Mga aplikasyon ng materyal na PBN

PBN, o pyrolytic boron nitride, ay kabilang sa hexagonal system at isang advanced na hindi organikong di-metal na materyal na may kadalisayan hanggang sa 99.999%. Ito ay may mahusay na density, walang mga pores, mahusay na pagkakabukod at thermal conductivity, mataas na temperatura resistance, kemikal na pagkawalang -galaw, paglaban ng acid, paglaban ng alkali, at paglaban sa oksihenasyon. Mayroon itong halatang anisotropy sa mechanical, thermal, at electrical properties. Ito ay isang mainam na crucible at pangunahing sangkap sa semiconductor crystal growth (VGF na pamamaraan, pamamaraan ng VB, pamamaraan ng LEC, pamamaraan ng HB), polycrystalline synthesis, MBE epitaxy, oled evaporation, high-end semiconductor kagamitan, high-power microwave tubes, atbp. Sa ilalim ng mataas na temperatura at mataas na mga kondisyon ng vacuum, ang mga halides ng boron ng mataas na kadalisayan at ammonia at iba pang mga hilaw na materyales ay ipinakilala sa silid ng reaksyon ng CVD. Matapos ang pag -crack ng reaksyon, dahan -dahang lumalaki ito sa ibabaw ng mga substrate tulad ng grapayt. Ang PBN ay maaaring direktang lumaki sa mga lalagyan tulad ng mga crucibles, bangka, at tubo, o maaari itong ideposito sa mga plato muna at pagkatapos ay naproseso sa iba't ibang mga bahagi ng PBN. Maaari rin itong pinahiran sa iba pang mga substrate para sa proteksyon, at ang mga pagtutukoy ng produkto ay na -customize ayon sa mga senaryo ng aplikasyon. Hindi tulad ng ordinaryong mainit na pinindot na sintered boron nitride, ang PBN ay inihanda gamit ang advanced na kemikal na singaw ng singaw (CVD), na may malakas na mga hadlang sa teknikal at isang mataas na antas ng konsentrasyon sa industriya.

Ang mga produktong PBN ay naglalaro ng isang hindi mapapalitan na papel sa larangan ng semiconductor. Ang mga aplikasyon ng downstream higit sa lahat ay nagsasangkot ng paglago ng kristal, synthesis ng polycrystalline, molekular na beam epitaxy (MBE), OLED, organikong pag-aalis ng singaw ng kemikal (MOCVD), mga high-end na bahagi ng semiconductor na bahagi, aerospace at iba pang mga patlang.

1) Paglago ng Crystal

Ang paglaki ng tambalang semiconductor solong kristal (tulad ng gallium arsenide, indium phosphide, atbp.) Ay nangangailangan ng isang mahigpit na kapaligiran, kabilang ang temperatura, hilaw na kadalisayan, at ang kadalisayan at kemikal na pagkawalang -kilos ng lalagyan ng paglago. Ang PBN Crucible ay kasalukuyang pinaka mainam na lalagyan para sa tambalang semiconductor solong paglago ng kristal. Ang mga pangunahing pamamaraan para sa tambalang semiconductor solong paglago ng kristal ay ang pamamaraan ng LEC, pamamaraan ng HB, pamamaraan ng VB at pamamaraan ng VGF. Ang kaukulang PBN crucibles ay may kasamang LEC crucible, VB crucible at VGF crucible.

2) Molecular Beam Epitaxy (MBE)

Ang MBE ay isa sa pinakamahalagang proseso ng paglago ng epitaxial ng III-V at II-VI semiconductors sa mundo ngayon. Ang ganitong uri ng teknolohiya ay isang paraan ng paglaki ng manipis na layer ng pelikula sa pamamagitan ng layer kasama ang kristal na axis ng materyal na substrate sa ilalim ng naaangkop na mga substrate at angkop na mga kondisyon. Ang PBN Crucible ay isang kinakailangang mapagkukunan na lalagyan ng pugon sa proseso ng MBE.

3) Organic Light-Emitting Diode Display (OLED)

Ang OLED ay itinuturing na isang bagong henerasyon ng teknolohiya ng pagpapakita ng flat panel dahil sa mahusay na mga katangian tulad ng self-luminescence, hindi na kailangan para sa backlight, mataas na kaibahan, manipis na kapal, malawak na anggulo ng pagtingin, mabilis na bilis ng reaksyon, ay maaaring magamit para sa nababaluktot na mga panel, malawak na saklaw ng temperatura ng operating, simpleng istraktura at proseso. Ang evaporator ay ang pangunahing sangkap ng sistema ng pagsingaw ng OLED. Kabilang sa mga ito, ang singsing ng gabay ng PBN at crucible ay ang pangunahing sangkap ng yunit ng pagsingaw. Ang gabay na singsing ay kailangang magkaroon ng mahusay na thermal conductivity at pagganap ng pagkakabukod, maaaring maproseso sa mga kumplikadong hugis, at hindi nagpapalitan o naglabas ng gas sa mataas na temperatura. Ang crucible ay kailangang magkaroon ng ultra-mataas na kadalisayan, mataas na temperatura ng paglaban, pagkakabukod ng kuryente, at walang basa sa mapagkukunan na materyal. Ang PBN ay isang mainam na materyal para sa malawakang paggamit.

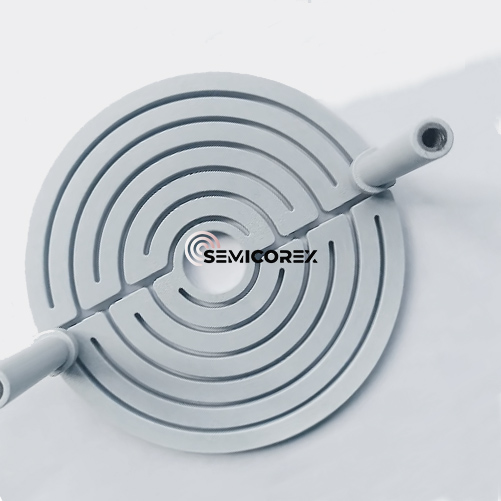

4) Kagamitan sa high-end na semiconductor

Habang ang mga semiconductor chips ay patuloy na umuunlad patungo sa miniaturization at mataas na kapangyarihan, ang mga kinakailangan para sa mga kagamitan sa pagmamanupaktura at mga sistema ng semiconductor ay nagiging mas mataas at mas mataas. Ang mga produktong materyal ng PBN ay malawakang ginagamit sa mga pangunahing sangkap ng kagamitan sa high-end dahil sa kanilang ultra-high kadalisayan, mataas na thermal conductivity, electrical pagkakabukod, paglaban ng kaagnasan, paglaban sa oksihenasyon at iba't ibang anisotropy ng pagganap.

Nag-aalok ang Semicorex ng mataas na kalidadMga produktong PBN. Kung mayroon kang anumang mga katanungan o nangangailangan ng karagdagang mga detalye, mangyaring huwag mag -atubiling makipag -ugnay sa amin.
