Ano ang semiconductor wafer?

Ang semiconductor wafer ay isang manipis, bilog na hiwa ng materyal na semiconductor na nagsisilbing pundasyon para sa paggawa ng mga integrated circuit (IC) at iba pang mga elektronikong aparato. Ang wafer ay nagbibigay ng patag at pare-parehong ibabaw kung saan itinatayo ang iba't ibang mga elektronikong sangkap.

Ang proseso ng pagmamanupaktura ng wafer ay nagsasangkot ng ilang mga hakbang, kabilang ang pagpapalaki ng isang malaking solong kristal ng nais na materyal na semiconductor, paghiwa ng kristal sa manipis na mga wafer gamit ang isang diamond saw, at pagkatapos ay pagpapakintab at paglilinis ng mga wafer upang alisin ang anumang mga depekto sa ibabaw o mga dumi. Ang mga nagreresultang mga wafer ay may lubos na patag at makinis na ibabaw, na mahalaga para sa mga kasunod na proseso ng paggawa.

Kapag handa na ang mga wafer, sumasailalim sila sa isang serye ng mga proseso ng pagmamanupaktura ng semiconductor, tulad ng photolithography, etching, deposition, at doping, upang lumikha ng masalimuot na mga pattern at layer na kinakailangan upang makabuo ng mga elektronikong bahagi. Ang mga prosesong ito ay paulit-ulit nang maraming beses sa isang wafer upang lumikha ng maramihang integrated circuit o iba pang mga device.

Matapos makumpleto ang proseso ng katha, ang mga indibidwal na chips ay pinaghihiwalay sa pamamagitan ng pag-dicing ng wafer sa mga paunang natukoy na linya. Ang mga nakahiwalay na chip ay pagkatapos ay nakabalot upang protektahan ang mga ito at magbigay ng mga de-koryenteng koneksyon para sa pagsasama sa mga elektronikong aparato.

Iba't ibang materyales sa wafer

Ang mga semiconductor wafer ay pangunahing ginawa mula sa single-crystal na silicon dahil sa kasaganaan nito, mahusay na mga katangian ng kuryente, at pagiging tugma sa mga karaniwang proseso ng pagmamanupaktura ng semiconductor. Gayunpaman, depende sa mga partikular na aplikasyon at kinakailangan, ang iba pang mga materyales ay maaari ding gamitin sa paggawa ng mga wafer. Narito ang ilang halimbawa:

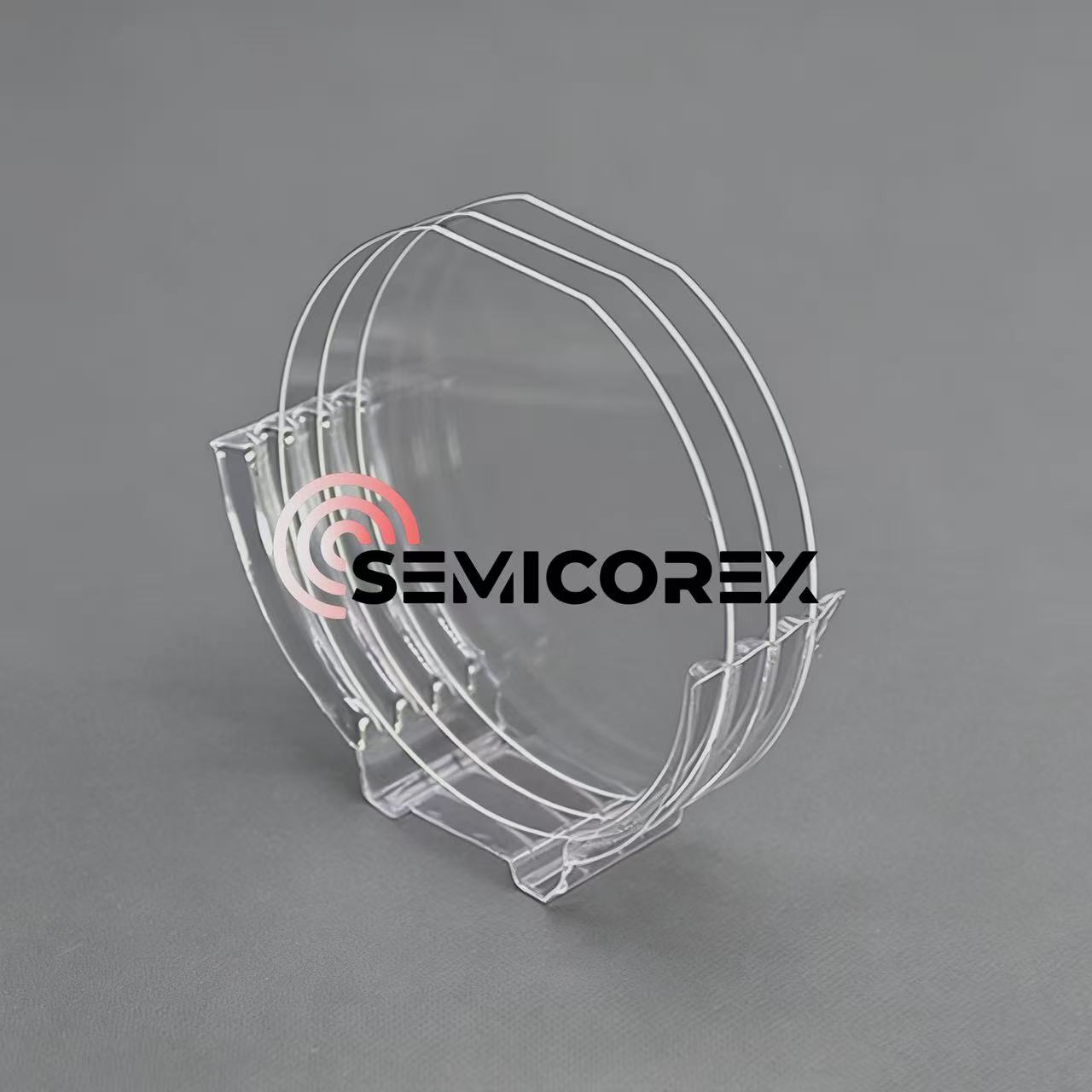

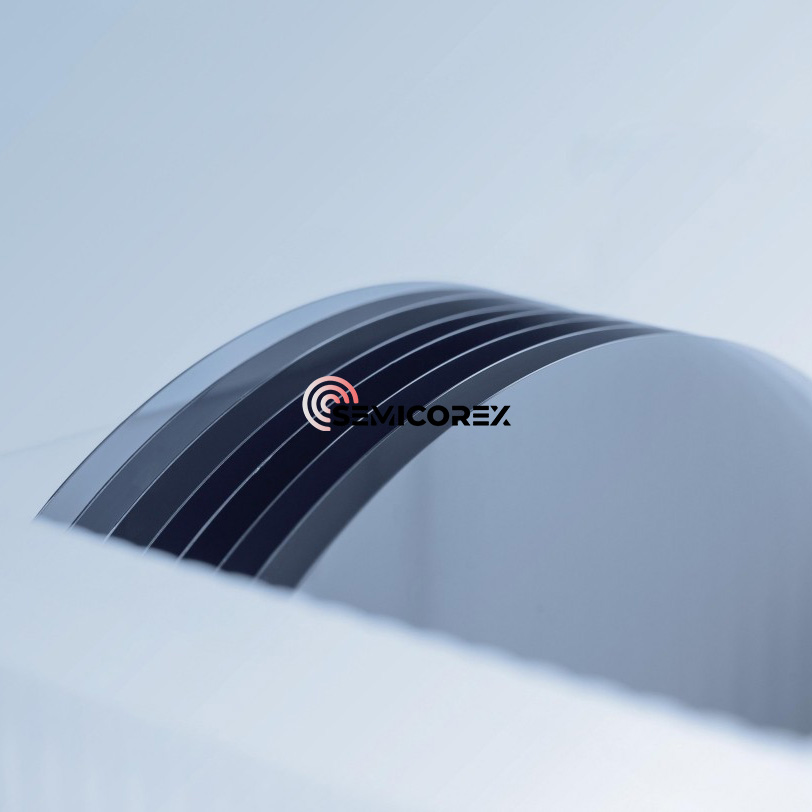

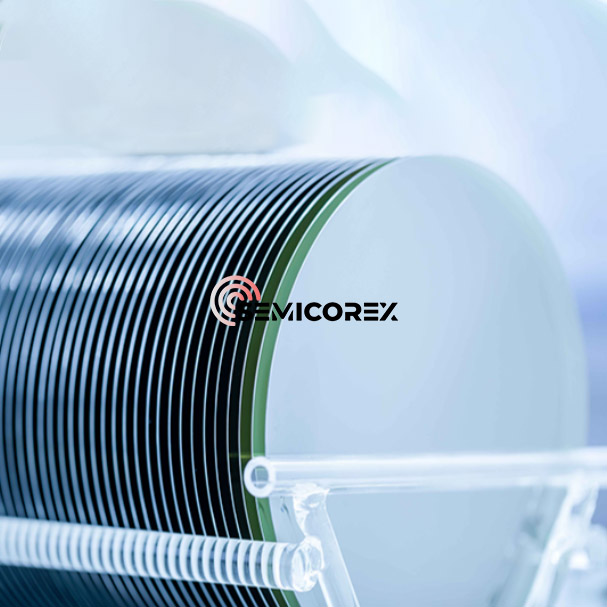

Silicon Carbide (SiC): Ang SiC ay isang malawak na bandgap na semiconductor na materyal na kilala sa mahusay na thermal conductivity at mataas na temperatura na pagganap nito. Ang mga SiC wafer ay ginagamit sa mga high-power na electronic device, tulad ng mga power converter, inverters, at mga bahagi ng electric vehicle.

Gallium Nitride (GaN): Ang GaN ay isang malawak na bandgap na semiconductor na materyal na may pambihirang kakayahan sa paghawak ng kapangyarihan. Ang mga wafer ng GaN ay ginagamit sa paggawa ng mga power electronic device, mga high-frequency na amplifier, at mga LED (light-emitting diodes).

Gallium Arsenide (GaAs): Ang GaAs ay isa pang karaniwang materyal na ginagamit para sa mga wafer, partikular sa mga high-frequency at high-speed na application. Ang mga wafer ng GaAs ay nag-aalok ng mas mahusay na performance para sa ilang partikular na electronic device, gaya ng RF (radio frequency) at microwave device.

Indium Phosphide (InP): Ang InP ay isang materyal na may mahusay na electron mobility at kadalasang ginagamit sa mga optoelectronic na device tulad ng mga laser, photodetector, at high-speed transistor. Ang mga InP wafer ay angkop para sa mga aplikasyon sa fiber-optic na komunikasyon, satellite communication, at high-speed data transmission.
