Ang Sicoi Wafer, isang silikon na carbide-insulator composite wafer na ginawa ng isang espesyal na pamamaraan, ay pangunahing ginagamit sa mga photonic integrated circuit at microelectromekanical system (MEMS). Ang pinagsama-samang istraktura na ito ay pinagsasama ang mahusay na mga katangian ng silikon na karbida na may mga katangian ng paghihiwalay ng mga insulator, makabuluhang pagpapahusay ng pangkalahatang pagganap ng mga aparato ng semiconductor at nagbibigay ng mga perpektong solusyon para sa mga de-elektronikong pagganap na elektroniko at optoelectronic.

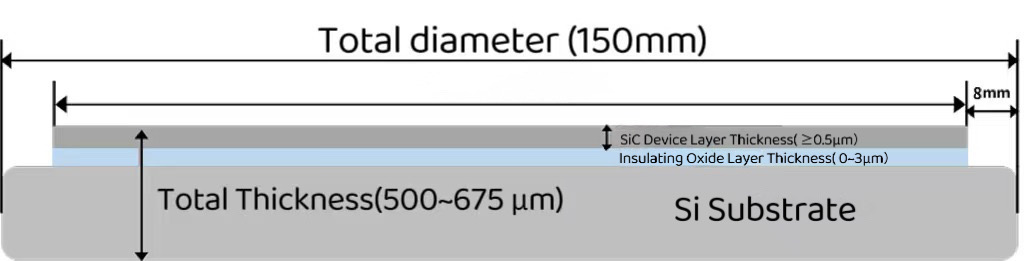

Kamiwaferay isang pinagsama-samang materyal na semiconductor na may isang three-layer na istraktura na ginawa gamit ang isang natatanging pamamaraan.
Ang ilalim na layer ng istraktura ng Sicoi wafer ay ang silikon na substrate, na nagbibigay ng maaasahang suporta sa mekanikal upang matiyak ang istrukturang katatagan ng Sicoi wafer. Ang pinakamainam na thermal conductivity nito ay binabawasan ang epekto ng akumulasyon ng init sa pagganap ng mga aparato ng semiconductor, na nagpapahintulot sa kanila na gumana nang normal sa loob ng mahabang panahon kahit na sa mataas na kapangyarihan. Bilang karagdagan, ang silikon na substrate ay katugma sa kagamitan at makinarya na ginamit sa pagmamanupaktura ng semiconductor sa kasalukuyan. Ito ay matagumpay na nagpapababa ng mga gastos sa pagmamanupaktura at pagiging kumplikado habang pinabilis ang produkto ng R&D at paggawa ng masa.
Matatagpuan sa pagitan ng silikon na substrate at ang layer ng aparato ng SIC, ang insulating oxide layer ay ang gitnang layer ng Sicoi wafer. Sa pamamagitan ng paghiwalayin ang mga kasalukuyang landas sa pagitan ng itaas at mas mababang mga layer, ang insulating oxide layer ay epektibong nagpapababa sa panganib ng mga maikling circuit at ginagarantiyahan ang matatag na pagganap ng elektrikal ng mga aparato ng semiconductor. Dahil sa mababang katangian ng pagsipsip, maaari itong makabuluhang bawasan ang optical na pagkalat at pagbutihin ang kahusayan ng paghahatid ng signal ng semiconductor.
Ang layer ng aparato ng Silicon Carbide ay ang pangunahing functional layer ng istraktura ng Sicoi wafer. Mahalaga ito para sa pagkamit ng mataas na pagganap na electronic, photonic, at quantum function dahil sa pambihirang lakas ng mekanikal, mataas na refractive index, mababang optical loss, at kapansin-pansin na thermal conductivity.
Ang mga aplikasyon ng Sicoi wafers:
1.Para sa paggawa ng nonlinear optical na aparato tulad ng optical frequency comb.
2. Para sa paggawa ng integrated photonic chips.
3.Para sa paggawa ng electro-optic modulator
4.Para sa mga aparato ng elektronikong paggawa ng kuryente, tulad ng mga switch ng kuryente at mga aparato ng RF.
5.Para sa paggawa ng sensor ng MEMS tulad ng accelerometer at gyroscope.
