Graphite Air Bearings

Ang Semicorex Graphite Air Bearings ay isang high-precision aerostatic component na idinisenyo upang magbigay ng frictionless linear at rotary motion para sa ultra-precision na makinarya. Ginawa mula sa isang espesyal na grado ng isostaticbuhaghag na grapayt, ang tindig na ito ay gumagamit ng natural na permeability ng carbon microstructure upang lumikha ng pare-pareho, matigas, at matatag na air cushion. Hindi tulad ng karaniwang mga bearings na umaasa sa mga drilled orifices, ang Graphite Air Bearings ay gumagamit ng milyun-milyong sub-micron pores sa buong ibabaw nito upang kumilos bilang isang restrictor, na tinitiyak ang isang perpektong naipamahagi na profile ng presyon nang walang mga gradient o pressure spike.

Teknikal na Pagtutukoy

Batay sa Sample Test Report, ang Semicorex graphite ay nagpapakita ng mga sumusunod na sertipikadong katangian:

Mga Pangunahing Tampok at Benepisyo

Uniform Pressure Distribution: Ang 0.5 µm pore structure ay lumilikha ng "curtain" ng hangin, na inaalis ang pressure ripples na nauugnay sa orifice bearings at nagbibigay ng superior tilt stiffness.

Frictionless Motion: Zero static at dynamic friction (stick-free) ay nagbibigay-daan para sa walang katapusang resolution ng positioning at zero wear, pagpapahaba ng buhay ng system nang walang katapusan.

Proteksyon sa Pag-crash (Soft Landing): Ang Shore 53 HS graphite surface ay hindi nakakapanghina. Sa kaganapan ng pagkawala ng hangin, ang bearing ay dahan-dahang tumira sa gabay, na kumikilos bilang isang tuyong pampadulas at pinipigilan ang malaking pinsala sa precision guideway.

High Damping: Angbuhaghag na grapaytAng matrix ay natural na sumisipsip ng mga vibrations, na nagbibigay ng "squeeze film" na epekto sa pamamasa na nagpapahusay sa mga oras ng pag-aayos at dynamic na katatagan sa mga application sa pag-scan.

Pagkakatugma sa Cleanroom: Ang Semicorex graphite air bearings ay gumagana nang walang langis o grasa, na ginagawa itong perpekto para sa ISO Class 1 na mga kapaligiran ng cleanroom na karaniwan sa paggawa ng semiconductor.

Mga Katangiang Biswal

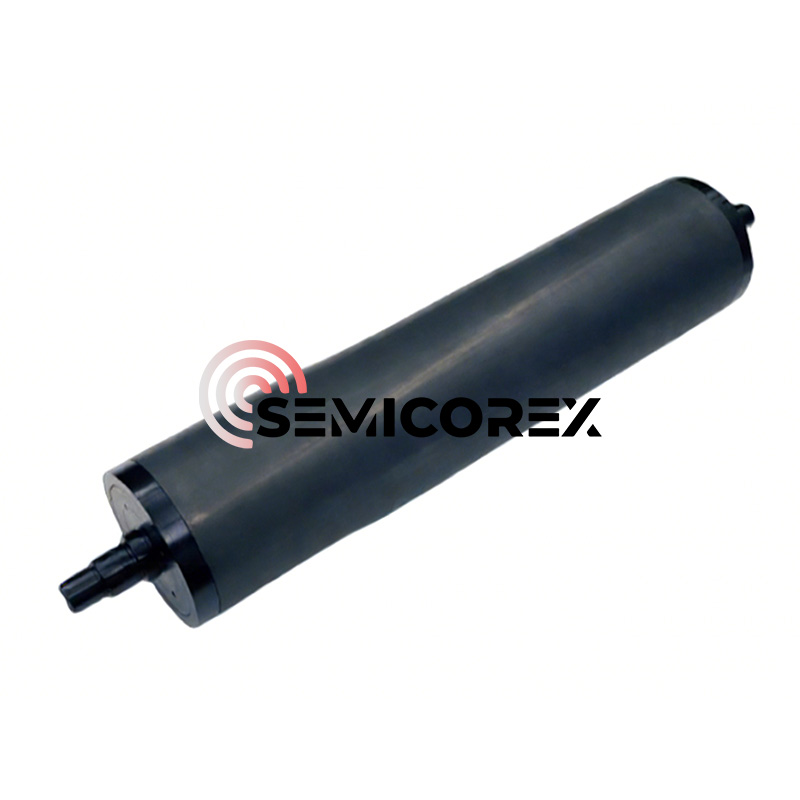

Ang visual na inspeksyon ng mga bahagi ng Graphite Air Bearings (pagtukoy sa ibinigay na koleksyon ng imahe) ay nagpapakita ng:

Surface Finish: Isang matte, charcoal-grey na finish na katangian ng precision-ground graphite.

Geometry: Available sa mga linear bar configuration na may machined slots para sa mounting o vacuum scavenging. Ang buhaghag na ibabaw ay lilitaw na pare-pareho sa mata, na nagtatago sa microscopic na pore network.

Pag-mount: Idinisenyo para sa pagsasama sa mga slot na may precision-machined o ball-stud mounting system upang matiyak ang parallelism sa guideway.

Konteksto ng Kasaysayan at Ebolusyong Teknolohikal

Ang Mga Limitasyon ng Contact Bearings

Sa loob ng mga dekada, ang pamantayan para sa linear motion ay itinakda sa pamamagitan ng recirculating ball bearings at roller slides. Bagama't matatag, ang mga sistemang ito ay dumaranas ng mga likas na limitasyon na tinukoy ng Hertzian contact stress. Ang pisikal na pakikipag-ugnayan sa pagitan ng mga gumugulong na elemento at ng lahi ay nagdudulot ng friction, init, at mga particle ng pagsusuot. Sa mga ultra-precision na application, ang "ingay" na nabuo ng mga bolang nag-recirculate ay lumilikha ng mga velocity ripples na hindi katanggap-tanggap para sa nanometer-level na metrology. Higit pa rito, ang pangangailangan para sa pagpapadulas ay nagpapakilala ng mga kontaminant at mga kinakailangan sa pagpapanatili na hindi tugma sa mga modernong pamantayan ng cleanroom.

Ang Aerostatic Revolution

Ang paglipat sa mga air bearings ay minarkahan ng isang pangunahing pagbabago sa disenyo ng makina. Sa pamamagitan ng paghihiwalay ng mga ibabaw na may isang pelikula ng hangin, inalis ng mga inhinyero ang mekanikal na kontak. Ang mga maagang air bearings ay gumamit ng Orifice Compensation. Sa disenyong ito, ang naka-compress na hangin ay pinapakain sa pamamagitan ng ilang precision-drilled na butas (orifices) at ipinamamahagi sa pamamagitan ng mga grooves.

Mga Limitasyon ng Disenyo ng Orifice:

Mga Gradient ng Presyon: Ang presyon ay bumaba nang malaki habang ang hangin ay lumalayo mula sa orifice/uka, na binabawasan ang kahusayan sa kapasidad ng pagkarga.

Pneumatic Hammer: Ang dami ng hangin na nakulong sa mga grooves ay maaaring kumilos bilang isang capacitor, na humahantong sa self-excited vibration o "hammering."

Pagbara: Maaaring harangan ng isang maliit na butil ng alikabok ang isang orifice, na nagiging sanhi ng agarang pagkabigo sa tindig.

Catastrophic Crashes: Ang mga orifice bearings ay karaniwang gawa sa matigas na metal (aluminum, stainless steel). Kung nabigo ang suplay ng hangin, ang metal-on-metal o metal-on-granite contact ay nagreresulta sa matinding pagmamarka at galling.

Ang Pagdating ng Porous Media Technology

Ang mga porous media air bearings, tulad ng mga gumagamit ng porous graphite, ay nalutas ang mga problemang ito sa pamamagitan ng paggamit ng bearing material mismo bilang restrictor.

Kasaysayan: Binuo noong kalagitnaan ng ika-20 siglo ngunit ginawang perpekto para sa komersyal na paggamit noong 1980s at 90s, ginamit ng porous carbon technology ang proseso ng sintering upang lumikha ng materyal na may milyun-milyong mikroskopiko, paikot-ikot na mga landas.

The Breakthrough: Ang susi ay ang pagkontrol sa proseso ng pagmamanupaktura upang matiyak ang isotropic permeability. Ang pagtutukoy ng Graphite Air Bearings na 0.5 µm average na diameter ng pore ay kumakatawan sa isang mature na pag-ulit ng teknolohiyang ito, na nag-o-optimize sa paghihigpit sa daloy upang i-maximize ang higpit habang pinapaliit ang pagkonsumo ng hangin. Binago ng ebolusyong ito ang mga air bearings mula sa maselang mga instrumento sa laboratoryo tungo sa matatag na mga bahaging pang-industriya na may kakayahang gumana sa malupit na kapaligiran sa pagma-machine.

Materyal na Agham: Deep Dive sa porous graphite para sa air bearing

Paggawa ng Isostatic Graphite

Ang Graphite Air Bearings ay kinilala bilang isang isostatic graphite. Ang proseso ng pagmamanupaktura na ito ay naiiba sa extruded o molded graphite.

Raw Material: Ang high-purity na petroleum coke ay na-micronize sa mga particle (na nauugnay sa pinong istraktura na nakikita sa 0.5 µm pore spec).

Cold Isostatic Pressing (CIP): Ang pulbos ay inilalagay sa isang amag at sumasailalim sa ultra-high pressure mula sa lahat ng direksyon (fluid pressure). Tinitiyak nito na ang density (1.74 g/cm³) ay pare-pareho sa buong billet. Ang isotropy na ito ay mahalaga dahil tinitiyak nito na ang hangin ay dumadaloy sa bearing sa parehong bilis sa lahat ng direksyon, na pumipigil sa "pagkiling" o hindi pantay na pag-angat.

Graphitization: Ang billet ay pinainit hanggang ~3000°C. Ito ay nakahanay sa mala-kristal na istraktura, na nagko-convert ng carbon sa grapayt. Ang prosesong ito ay nagbibigay ng Specific Resistance na 13.02 µΩ·m, na isang pangunahing tagapagpahiwatig ng antas ng graphitization at thermal stability.

Pagsusuri ng Microstructural

Laki ng Pore (0.5 µm): Isa itong dimensyong "Goldilocks."

Kung ang mga pores ay masyadong malaki (> 1.0 µm): Nagiging labis ang pagkonsumo ng hangin, at nawawalan ng paninigas ang bearing (masyadong tumutulo).

Kung masyadong maliit ang mga pores (< 0.1 µm): Ang bearing ay nangangailangan ng hindi praktikal na input pressure upang makabuo ng pagtaas, at ang oras ng pagtugon ay nagiging matamlay.

0.5 µm: Kumakatawan sa isang optimization para sa karaniwang pang-industriya na compressed air system (80 PSI), pagbabalanse ng kahusayan na may mataas na kapasidad ng pagkarga.

Density (1.74 g/cm³): Ang mga karaniwang siksik na graphite ay mula 1.70 hanggang 1.85 g/cm³. Ang isang halaga ng 1.74 ay nagpapahiwatig ng isang porosity ng humigit-kumulang 15-20%. Ang dami ng "walang laman na espasyo" ay gumaganap bilang isang panloob na reservoir, na tinitiyak ang tuluy-tuloy na suplay ng hangin sa mukha.

Mechanical Robustness

Compressive Strength (127.0 MPa): Mahalaga ang value na ito. Nangangahulugan ito na ang tindig ay maaaring suportahan ang napakalawak na pagkarga nang walang pagkabigo sa istruktura. Para sa konteksto, ang karaniwang kongkreto ay ~30 MPa. porous graphite para sa air bearing ay apat na beses na mas malakas kaysa sa kongkreto sa compression. Ito ay nagpapahintulot sa tindig na ma-clamp o preloaded na may mataas na magnetic pwersa nang walang crack.

Flexural Strength (80.7 MPa): Ito ay mataas para sa graphite. Tinitiyak nito na ang mga bearing pad ay hindi nababawal o pumutok sa ilalim ng mga bending moment na inilapat sa panahon ng acceleration o mounting misalignment.

Tribology at ang "Soft Landing"

Inilalagay ito ng Shore Hardness ng 53 HS (Scleroscope) sa kategoryang "medium-hard" para sa mga graphite (mas malambot kaysa sa ilang sobrang siksik na grado na maaaring 70-80 HS).

Tribological Benefit: Sa isang pag-crash, ang bearing material ay dapat na sakripisyo. Ang Granite (ang daanan) ay mas mahirap. Ang isang Shore 53 graphite ay mag-abrade at maging isang pinong pulbos kapag natamaan, nagpapadulas sa slide at pinipigilan ang paglipat ng enerhiya sa pagkamot sa granite. Ang self-lubricating property na ito ay ang ultimate insurance policy para sa mga mamahaling makina.
