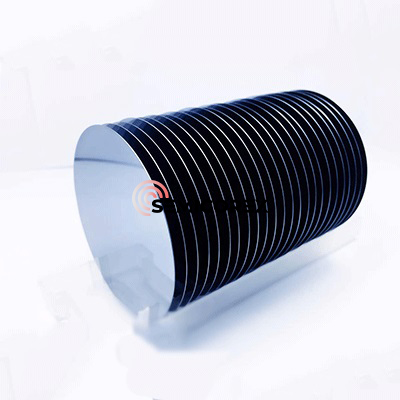

Monocrystalline silikon wafers

Sa paggawa ngMonocrystalline silikon wafers, ang pamamaraan ng Czochralski (CZ) ay ginagamit upang makabuo ng mga monocrystalline silikon rod na may kumpletong istraktura at sobrang mababang karumihan

nilalaman Pagkatapos, ang mga monocrystalline silikon rod na ito ay sumasailalim sa tumpak na pagproseso tulad ng pagputol, paggiling, buli at paglilinis na gagawin sa mga monocrystalline silikon wafers. Ang mga monocrystalline silikon na wafers na ito ay may mataas na kadalisayan, lalo na ang wafer sa antas ng IC, na maaaring umabot sa higit sa 9n (99.9999999%), mahusay na pagtiyak ng mahusay na pagganap ng elektrikal.

Ang Monocrystalline silikon ay sumasakop sa higit sa 90% ng merkado ng materyal na semiconductor. Kasalukuyan itong pinaka makabuluhang materyal na semiconductor, na malawakang ginagamit sa teknolohiya ng impormasyon at pinagsama -samang mga industriya ng pagmamanupaktura ng circuit.

Mga Lugar ng Application ：

1.High-performance logic chips (tulad ng CPU 、 GPU 、 FPGA), mga memorya ng memorya (tulad ng DRAM 、 NAND flash), mga analog chips (tulad ng ADC at DAC) sa pinagsama-samang industriya ng paggawa ng circuit.

2.High-end na mga elektronikong aparato (tulad ng mga sensor ng imahe ng CMOS (CIS) at mga sensor ng MEMS) sa industriya ng teknolohiya ng impormasyon.

Pagtutukoy ng wafer ：

1.High-performance logic chips (tulad ng CPU 、 GPU 、 FPGA), mga memorya ng memorya (tulad ng DRAM 、 NAND flash), mga analog chips (tulad ng ADC at DAC) sa pinagsama-samang industriya ng paggawa ng circuit.
