Ang mga kristal na sic na inihanda ng pamamaraan ng PVT

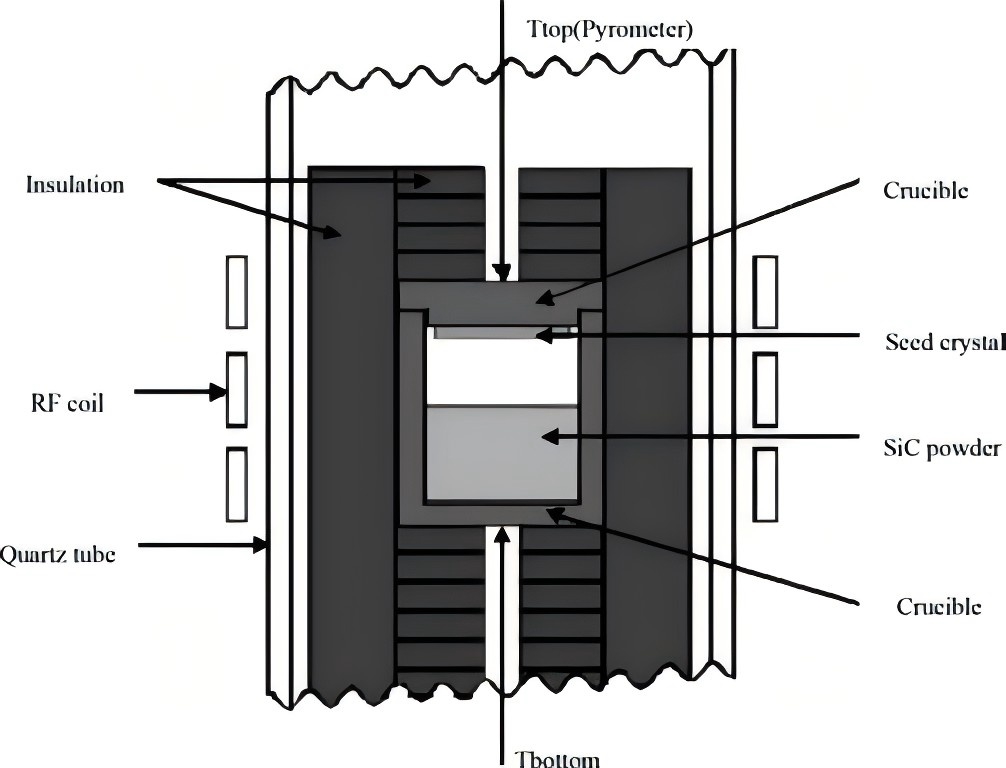

Ang mainstream na pamamaraan para sa paghahanda ng silikon na karbida na solong kristal ay ang pamamaraan ng pisikal na singaw ng singaw (PVT). Ang pamamaraang ito ay pangunahing binubuo ng aQuartz tube cavity, aelemento ng pag -init(Induction Coil o Graphite Heater),Ang pagkakabukod ng Graphite Carbonmateryal, aGraphite Crucible. Ang silikon na karbida na pulbos ay matatagpuan sa ilalim ng grapayt na crucible, habang ang seed crystal ay naayos sa tuktok. Ang proseso ng paglago ng kristal ay ang mga sumusunod: ang temperatura sa ilalim ng crucible ay nakataas sa 2100-2400 ° C sa pamamagitan ng pag -init (induction o paglaban). Ang silicon carbide powder sa ilalim ng crucible decomposes sa mataas na temperatura na ito, na gumagawa ng mga gas na sangkap tulad ng Si, Si₂c, at Sic₂. Sa ilalim ng impluwensya ng mga gradients ng temperatura at konsentrasyon sa loob ng lukab, ang mga gas na sangkap na ito ay dinadala sa mas mababang temperatura na ibabaw ng kristal na binhi at unti-unting pumipigil at nucleate, na sa huli ay nakamit ang paglaki ng silikon na karbida.

Ang mga pangunahing teknikal na puntos na dapat tandaan kapag lumalaki ang mga kristal na karbida ng silikon gamit ang pisikal na paraan ng transportasyon ng singaw ay ang mga sumusunod:

1) Ang kadalisayan ng materyal na grapayt sa loob ng patlang ng temperatura ng paglago ng kristal ay dapat matugunan ang mga kinakailangan. Ang kadalisayan ng mga bahagi ng grapayt ay dapat na mas mababa sa 5 × 10-6, at ang nadama ng pagkakabukod ay dapat na mas mababa sa 10 × 10-6. Kabilang sa mga ito, ang kadalisayan ng mga elemento ng B at AL ay dapat na mas mababa sa 0.1 × 10-6, dahil ang dalawang elemento na ito ay bubuo ng mga libreng butas sa panahon ng paglago ng karbida ng silikon. Ang labis na halaga ng dalawang elementong ito ay hahantong sa hindi matatag na mga de -koryenteng katangian ng silikon na karbida, na nakakaapekto sa pagganap ng mga aparato ng silikon na karbida. Kasabay nito, ang pagkakaroon ng mga impurities ay maaaring humantong sa mga depekto at dislocations ng kristal, na sa huli ay nakakaapekto sa kalidad ng kristal.

2) Ang polaridad ng kristal na binhi ay dapat na napili nang tama. Napatunayan na ang eroplano na C (0001) ay maaaring magamit upang lumago ang 4H-SiC crystals, at ang SI (0001) na eroplano ay ginagamit upang lumago ang 6H-SiC crystals.

3) Gumamit ng mga off-axis seed crystals para sa paglaki. Ang pinakamainam na anggulo ng off-axis seed crystal ay 4 °, na tumuturo patungo sa orientation ng kristal. Ang mga off-axis seed crystals ay hindi lamang mababago ang simetrya ng paglaki ng kristal at mabawasan ang mga depekto sa kristal, ngunit pinapayagan din ang kristal na lumago kasama ang isang tiyak na orientation ng kristal, na kapaki-pakinabang para sa paghahanda ng mga solong kristal na kristal. Kasabay nito, maaari itong gawing mas pantay ang paglago ng kristal, bawasan ang panloob na stress at pilay sa kristal, at pagbutihin ang kalidad ng kristal.

4) Mahusay na proseso ng pag -bonding ng kristal na binhi. Ang likod na bahagi ng binhi ng kristal ay nabubulok at sublimates sa mataas na temperatura. Sa panahon ng paglaki ng kristal, ang mga hexagonal voids o kahit na mga depekto sa microtube ay maaaring mabuo sa loob ng kristal, at sa mga malubhang kaso, ang mga malalaking lugar na polymorphic crystals ay maaaring mabuo. Samakatuwid, ang likod na bahagi ng kristal ng binhi ay kailangang magpanggap. Ang isang siksik na layer ng photoresist na may kapal na halos 20 μm ay maaaring pinahiran sa ibabaw ng SI ng kristal na binhi. Matapos ang mataas na temperatura carbonization sa halos 600 ° C, nabuo ang isang siksik na carbonized film layer. Pagkatapos, ito ay naka -bonding sa isang grapayt na plato o grapayt na papel sa ilalim ng mataas na temperatura at presyon. Ang binhi ng kristal na nakuha sa ganitong paraan ay maaaring mapabuti ang kalidad ng pagkikristal at epektibong pagbawalan ang pag -ablation ng likod na bahagi ng kristal na binhi.

5) Panatilihin ang katatagan ng interface ng paglago ng kristal sa panahon ng siklo ng paglago ng kristal. Habang ang kapal ng silikon na mga kristal na karbida ay unti -unting tumataas, ang interface ng paglago ng kristal ay unti -unting gumagalaw patungo sa itaas na ibabaw ng silikon na karbida na pulbos sa ilalim ng crucible. Nagdudulot ito ng mga pagbabago sa kapaligiran ng paglago sa interface ng paglago ng kristal, na humahantong sa pagbabagu-bago sa mga parameter tulad ng thermal field at carbon-silicon ratio. Kasabay nito, binabawasan nito ang rate ng transportasyon ng materyal na atmospera at pinapabagal ang bilis ng paglaki ng kristal, na nagdudulot ng panganib sa tuluy -tuloy at matatag na paglaki ng kristal. Ang mga problemang ito ay maaaring mapagaan sa ilang lawak sa pamamagitan ng pag -optimize ng istraktura at mga pamamaraan ng kontrol. Pagdaragdag ng isang mekanismo ng paggalaw ng paggalaw at pagkontrol sa crucible upang ilipat ang dahan -dahang paitaas sa kahabaan ng direksyon ng ehe sa rate ng paglago ng kristal ay maaaring matiyak ang katatagan ng kapaligiran ng paglago ng interface ng kristal at mapanatili ang isang matatag na axial at radial temperatura gradient.

Nag-aalok ang Semicorex ng mataas na kalidadMga sangkap ng grapaytpara sa paglaki ng kristal ng sic. Kung mayroon kang anumang mga katanungan o nangangailangan ng karagdagang mga detalye, mangyaring huwag mag -atubiling makipag -ugnay sa amin.
