Ano ang proseso ng Silicon Epitaxy?

Ang Silicon epitaxy ay isang pangunahing proseso ng katha para sa mga integrated circuit. Pinapayagan nito ang mga aparato ng IC na maging gawa sa gaanong doped epitaxial layer na may mabigat na doped na inilibing na mga layer, habang bumubuo din ng mga lumago na mga junctions ng PN, sa gayon ang paglutas ng problema sa paghihiwalay ng mga IC.Silicon epitaxial wafersay din isang pangunahing materyal para sa paggawa ng mga discrete semiconductor na aparato dahil masisiguro nila ang mataas na pagbagsak ng boltahe ng mga junctions ng PN habang binabawasan ang pasulong na pagbagsak ng boltahe ng mga aparato. Ang paggamit ng silikon na epitaxial wafers upang mabuo ang mga circuit ng CMOS ay maaaring sugpuin ang mga latch-up effects, samakatuwid, ang mga silikon na epitaxial wafers ay lalong malawak na ginagamit sa mga aparato ng CMOS.

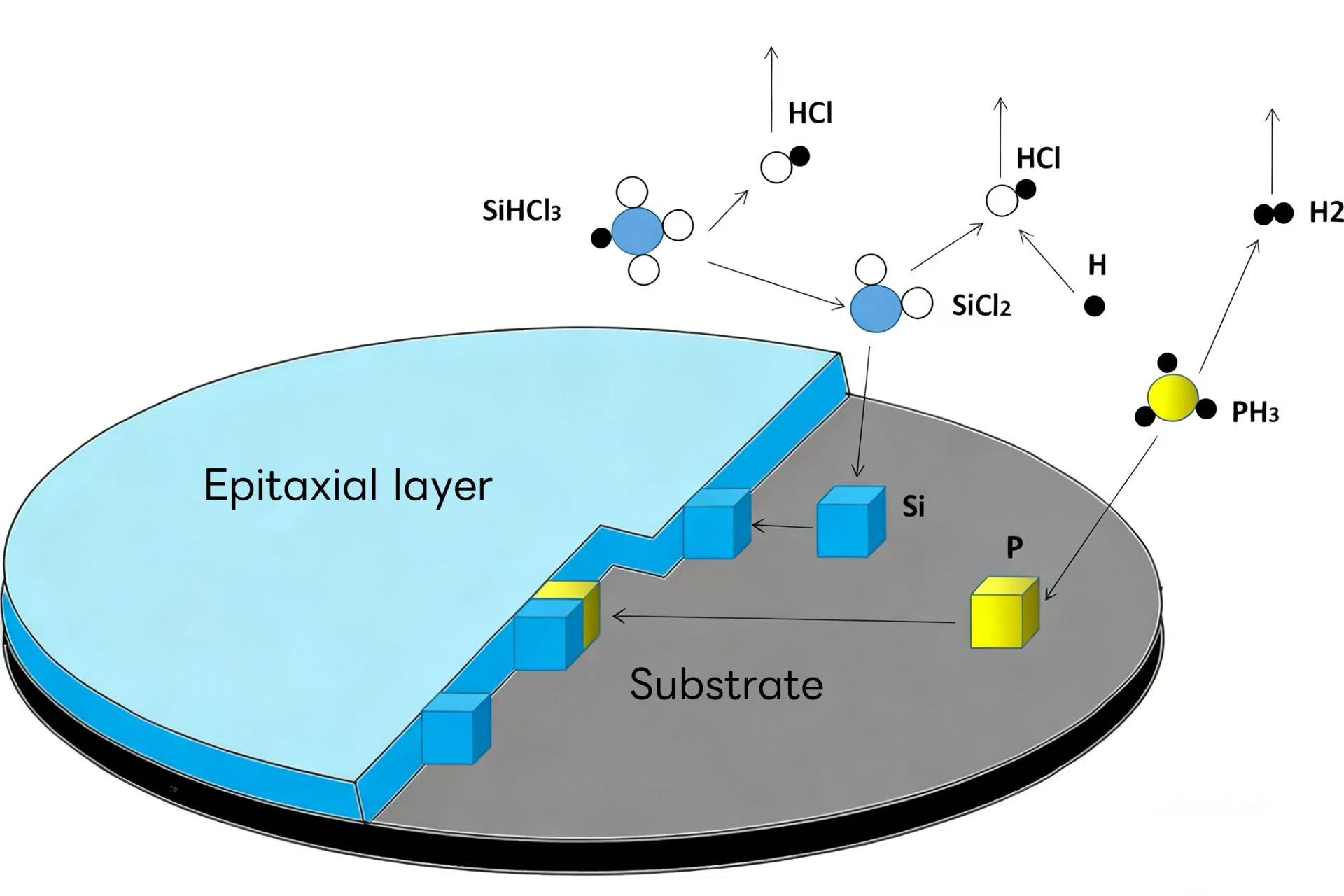

Ang prinsipyo ng epitaxy ng silikon

Ang Silicon epitaxy sa pangkalahatan ay gumagamit ng isang singaw phase epitaxy furnace. Ang prinsipyo nito ay ang agnas ng mapagkukunan ng silikon (tulad ng silane, dichlorosilane, trichlorosilane, at silikon tetrachloride ay nag -reaksyon sa hydrogen upang makabuo ng silikon. Sa panahon ng paglaki, ang mga doping gas tulad ng ph₃ at b₂h₆ ay maaaring ipakilala nang sabay -sabay. Ang doping na konsentrasyon ay tiyak na kinokontrol ng gas na bahagyang presyon upang makabuo ng isang epitaxial layer na may isang tiyak na resistensya.

Ang mga bentahe ng silikon epitaxy para sa mga aparato

1. Ang paglaban ng serye ng serye, gawing simple ang mga diskarte sa paghihiwalay, at bawasan ang epekto ng kinokontrol na rectifier ng silikon sa mga CMO.

2.High (mababang) resistivity epitaxial layer ay maaaring epitaxially lumago sa mababang (mataas) na resistivity substrates;

3.An n (p) type ang epitaxial layer ay maaaring lumaki sa isang p (n) type substrate upang direktang bumubuo ng isang PN junction, tinanggal ang problema sa kabayaran na nangyayari kapag ang paggawa ng isang PN junction sa isang solong kristal na substrate gamit ang pamamaraan ng pagsasabog.

4.Magsimula sa teknolohiyang masking, ang pumipili na paglaki ng epitaxial ay maaaring isagawa sa mga itinalagang lugar, na lumilikha ng mga kondisyon para sa katha ng mga integrated circuit at aparato na may mga espesyal na istruktura.

5.During ang proseso ng paglago ng epitaxial, ang uri at konsentrasyon ng doping ay maaaring maiakma kung kinakailangan; Ang pagbabago sa konsentrasyon ay maaaring maging bigla o unti -unti.

6. Ang uri at konsentrasyon ng mga dopant ay maaaring maiakma kung kinakailangan sa panahon ng proseso ng paglaki ng epitaxial. Ang pagbabago ng konsentrasyon ay maaaring biglang o unti -unting.

Nagbibigay ang Semicorex SI epitaxial cmga mga omponentskinakailangan para sa Para sa kagamitan sa semiconductor. Kung mayroon kang anumang mga katanungan o nangangailangan ng karagdagang mga detalye, mangyaring huwag mag -atubiling makipag -ugnay sa amin.
