Ano ang bingaw sa mga wafer?

2025-11-28

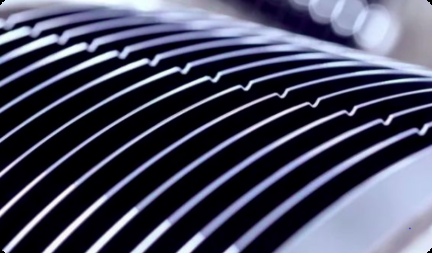

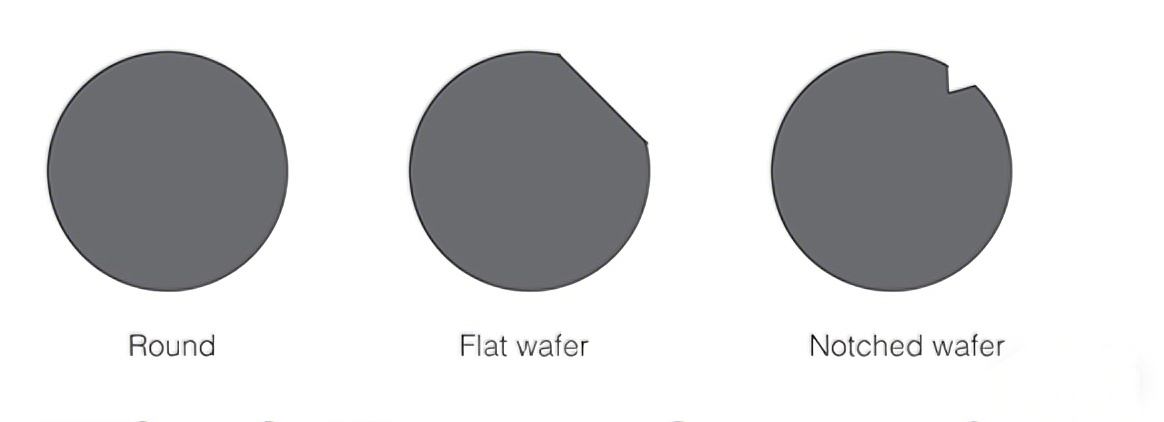

Ang wafer notch ay isang hugis-V o hugis na uka sa gilid ng aSemiconductor Wafer. Malayo sa pagiging isang depekto na natamo sa panahon ng proseso ng pagmamanupaktura, ito ay ang kritikal na marker ng istruktura na sinasadyang dinisenyo, na ang pangunahing pag -andar ay namamalagi sa pagpapagana ng tumpak na pagpoposisyon at pagkakakilanlan ng orientation ng wafer. Ang wafer flat ay ginamit bilang pagmamarka ng orientation sa mga unang yugto ng pag -unlad ng teknolohiya ng wafer. Gayunpaman, habang ang mga laki ng wafer ay unti-unting nadagdagan, ang disenyo ng flat-edge ay sinakop ang mas epektibong lugar, sa gayon ay unti-unting pinalitan ng mas compact na bingaw.


Ano ang pag -andar ng wafer notch?




Ang paggawa ng Chip ay isang proseso ng nanometer-scale, kung saan ang anumang direksyon na paglihis ay maaaring humantong sa pagkabigo ng circuit. Naghahatid bilang isang pagmamarka ng orientation, ang wafer notch ay nagbibigay -daan sa lithography at etching machine na mabilis na makilala ang orientation ng kristal ng wafer, tinitiyak ang tumpak na pagkakahanay ng bawat hakbang na proseso. Ang bawat chip ay nakaposisyon sa wafer ayon sa isang bingaw, na katulad ng punong meridian. Ang mapanlikha na disenyo na ito ay nagbibigay -daan sa mga pattern ng circuit na maging lithographed at inilatag gamit ang bingaw bilang sanggunian na sanggunian. Bilang karagdagan, ang mga robotic arm ay umaasa sa wafer notch upang makilala ang harap/likod na bahagi at orientation ng wafer sa mataas na awtomatikong linya ng produksyon, na makabuluhang pinipigilan ang pinsala sa wafer o mga error sa proseso na dulot ng maling pag -aalinlangan. Kung ang bingaw ay nahawahan o nasira, ang buong wafer ay maaaring tanggihan bilang hindi pagsasaayos.


Ang wafer notch ay gumaganap din ng isang mahalagang papel sa pagpapabuti ng ani ng paggawa ng chip. Dahil ang mga gilid ng wafer ay madaling kapitan ng mga depekto tulad ng mga linya ng slip at bitak sa panahon ng pagmamanupaktura, tumpak na pagpoposisyon sa pamamagitan ng mga notches ay nagbibigay -daan sa mga kagamitan na tumpak na maiwasan ang mga may sira na lugar na ito, sa gayon binabawasan ang basura. Ang mga modernong linya ng produksyon ay nagpatibay din ng mga teknolohiya tulad ng pag-ikot ng suspensyon ng hangin para sa mga operasyon sa paghahanap sa gilid. Ang paglilingkod bilang isang marker para sa di-contact na pagtuklas, ang wafer notch ay hindi lamang maiiwasan ang kontaminasyon na dulot ng mekanikal na pakikipag-ugnay ngunit nagpapabuti din sa kahusayan at kawastuhan ng pagkakakilanlan.





Nagbibigay ang Semicorexmataas na kalidad na mga wafer. Kung mayroon kang anumang mga katanungan o nangangailangan ng karagdagang mga detalye, mangyaring huwag mag -atubiling makipag -ugnay sa amin.
