Isang Pangkalahatang-ideya ng SOI Substrates

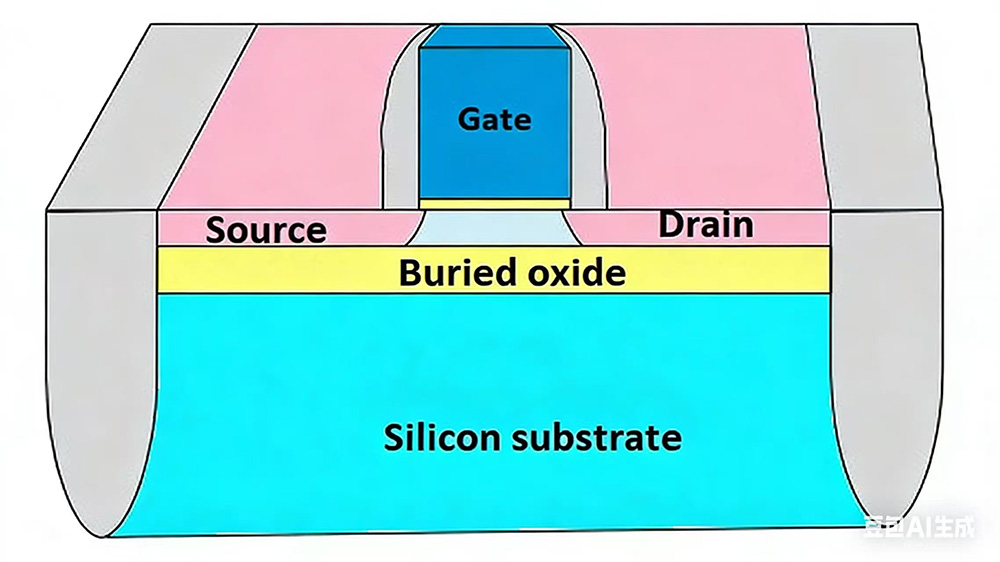

Ang SOI(Silicon-On-Insulator) substrate ay istraktura kung saan ang isang silicon oxide (SiO2) insulating layer ay ipinakilala sa pagitan ng isang tuktok na silicon layer at isangsilikon na substrate, at ang mga integrated circuit ay gawa-gawa sa tuktok na manipis na layer ng silikon. Ang teknolohiyang ito ng paggamit ng mga materyales ng SOI sa paggawa ng mga integrated circuit ay tinatawag na teknolohiya ng SOI.

Ang tatlong pangunahing teknolohiya para sa pagmamanupaktura ng SOI substrate

1. Paghihiwalay sa pamamagitan ng implanted oxygen (SIMOX)

2. Bond at etch-back SOI (BESOI)

3. Smart-cut na teknolohiya.

Ang Mga Bentahe ng SOI substrate

1. Mababang Substrate Leakage Current

Ang pagkakaroon ng SiO2 insulating layer ay epektibong naghihiwalay sa transistor mula sa pinagbabatayan na silicon substrate. Binabawasan ng paghihiwalay na ito ang hindi gustong kasalukuyang mula sa aktibong layer patungo sa substrate. Tumataas ang kasalukuyang pagtagas sa temperatura, kaya makabuluhang nagpapabuti sa pagiging maaasahan ng chip sa mga kapaligiran na may mataas na temperatura.

2. Nabawasan ang Parasitic Capacitance

Dahil sa pagkakaroon ng parasitic capacitance, ang mga karagdagang pagkaantala ay hindi maiiwasang magkaroon ng signal transmission. Ang paggamit ng mga materyales ng SOI upang bawasan ang mga parasitic capacitance na ito ay karaniwang kasanayan sa high-speed o low-power chips. Kung ikukumpara sa mga nakasanayang chip na ginawa gamit ang mga proseso ng CMOS, ang mga SOI chips ay makakamit ng 15% na mas mataas na bilis at 20% na mas mababang pagkonsumo ng kuryente.

3. Paghihiwalay ng Ingay

Sa mga mixed-signal application, ang electrical noise na nabuo ng digital circuitry ay maaaring makagambala sa analog o radio frequency (RF) circuits, na hahantong sa pagbaba sa pangkalahatang performance ng system. Ang SiO2 insulating layer sa SOI structure ay naghihiwalay sa aktibong silicon layer mula sa substrate, kaya naghahatid ng likas na ingay na paghihiwalay. Nangangahulugan ito na ang ingay na nabuo ng digital circuitry ay maaaring epektibong mapigilan mula sa pagpapalaganap sa substrate patungo sa sensitibong analog circuitry.

Ang Mga Lugar ng Application ng SOI substrate

1. Sektor ng consumer electronics

SinceMga substrate ng SOImaaaring makabuluhang mapabuti ang pagganap ng mga device tulad ng mga RF filter at power amplifier at makamit ang mas mabilis na pagpapadala ng signal at mas mababang paggamit ng kuryente. Malawakang ginagamit ang mga ito sa paggawa ng chip para sa mga smart wearable device tulad ng mga smartwatch at health monitoring device, at RF front-end module ng mga mobile phone at tablet.

2. Automotive electronics

Salamat sa mahusay na pagganap upang mapaglabanan ang mga kumplikadong electromagnetic na kondisyon, ang mga substrate ng SOI ay angkop para sa paggawa ng mga automotive power management chip at mga aplikasyon sa mga autonomous na sistema ng pagmamaneho.

3. Aerospace at defense sectors

Ang mga substrate ng SOI ay nag-aalok ng kahanga-hangang pagiging maaasahan at paglaban sa panghihimasok ng radiation, at nakakatugon sa mahigpit na mga kinakailangan ng satellite communication equipment at military electronic system para sa mataas na katumpakan at mataas na pagiging maaasahan.

4. Internet of Things (IoT)

Sa pagtaas ng dami ng data ng IoT, lumalaki ang pangangailangan para sa mababang gastos at mataas na katumpakan na operasyon. Nakikinabang mula sa mababang pagkonsumo ng kuryente at mga bentahe ng mataas na pagganap, ang mga substrate ng SOI ay perpektong naaayon sa mga kinakailangan ng IoT at malawak na pinagtibay sa paggawa ng mga sensor node chips at edge computing chips.

5. Mga Implantable na Medical Device sa Medical Electronics Field

Ang mga device tulad ng mga pacemaker at neurostimulator ay may napakataas na kinakailangan para sa mababang paggamit ng kuryente at biocompatibility. Ang mababang paggamit ng kuryente at katatagan ng mga substrate ng SOI ay maaaring matiyak ang pangmatagalang ligtas na operasyon ng mga implantable device habang pinapaliit ang epekto sa katawan ng pasyente.
