Mga Pangunahing Aplikasyon ng Alumina Ceramic Components sa Semiconductor

Laban sa backdrop ng patuloy na pagpapalawak ng pandaigdigang kapasidad ng produksyon ng semiconductor at walang humpay na pag-unlad ng mga proseso ng pagmamanupaktura, ang kagamitan sa paggawa ng semiconductor ay nangangailangan na ngayon ng hindi pa nagagawang pagganap mula sa mga pangunahing bahagi nito. Sa panahon ng pagpoproseso ng wafer, ang loob ng mga silid ng kagamitan ay nakalantad sa maraming malupit na kondisyon sa pagpapatakbo, kabilang ang high-energy plasma bombardment, corrosive gas erosion, matinding pagbabago sa temperatura at mahigpit na kontrol sa kalinisan. Ang mga tradisyonal na metal at organikong materyales ay hindi na makakapaghatid ng pinagsamang hanay ng mga katangian tulad ng paglaban sa kaagnasan, paglaban sa mataas na temperatura, napakahusay na pagkakabukod at mababang kontaminasyon.

Bilang isang nangungunang advanced na ceramic para sa mga aplikasyon ng semiconductor, ang alumina ceramics ay nakakakuha ng pinakamainam na balanse sa pagitan ng gastos, machinability at pangkalahatang pagganap. Nagtatampok ng mataas na tigas, mahusay na pagkakabukod, namumukod-tanging resistensya ng kaagnasan at mababang thermal expansion, ganap nilang natutugunan ang mahigpit na mga kinakailangan para sa malalaking sukat at mataas na lakas na mga bahagi sa mga kagamitan sa packaging at fabrication ng semiconductor, at naging hindi maaaring palitan ng mga istrukturang materyales sa industriya.

Mga Pangunahing Aplikasyon ng Alumina Ceramic Components sa Semiconductor

1. Aplikasyon sa Lithography Equipment

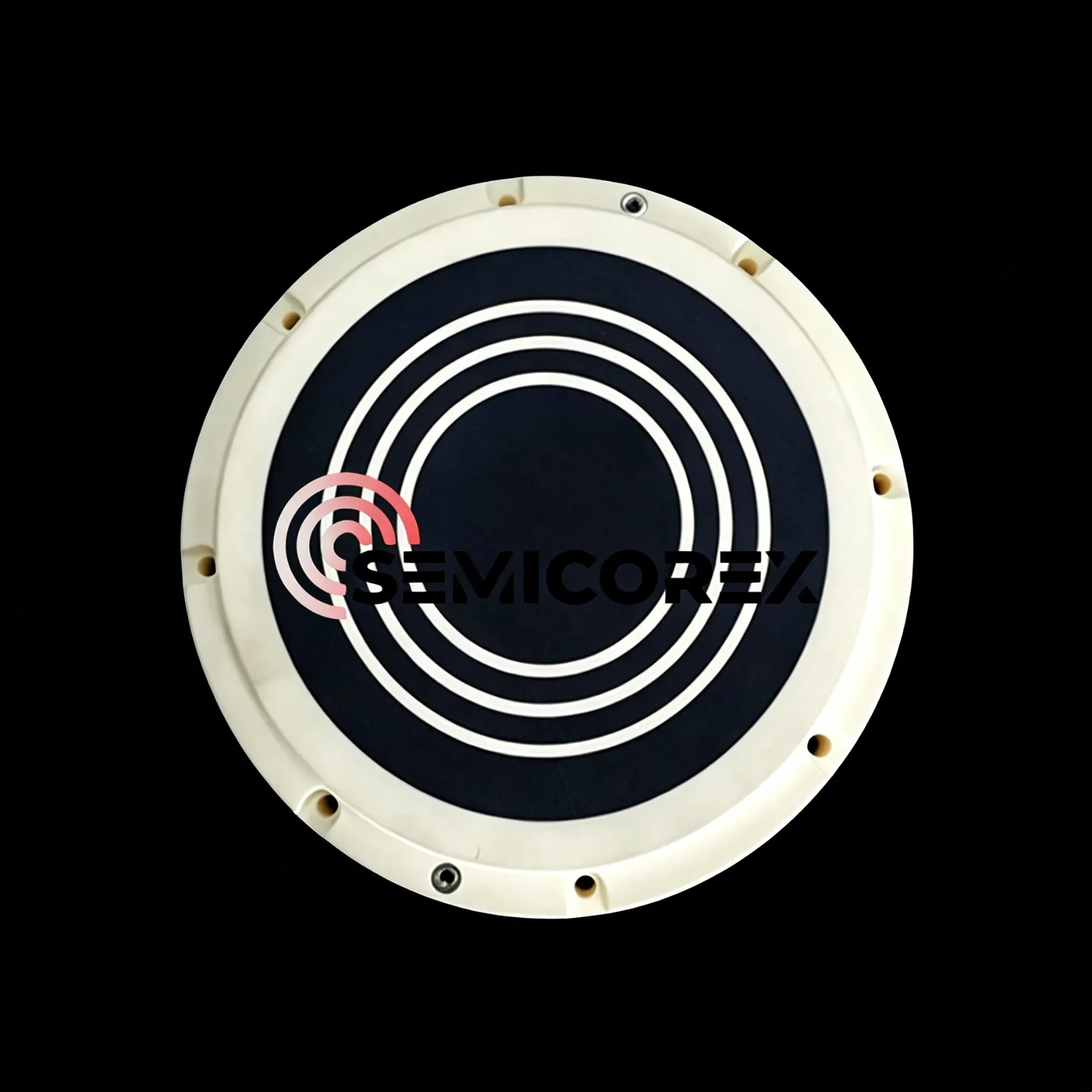

Ang Lithography ay isa sa mga pinaka-sopistikadong proseso sa paggawa ng semiconductor, na nagpapataw ng napakahigpit na pamantayan para sa katumpakan at kalinisan ng pagpoposisyon ng paggalaw. Ang alumina ceramics ay malawakang ginagamit para sa wafer chucks, ceramic stages, precisionpaghawak ng mga armasat iba pang mahahalagang bahagi.

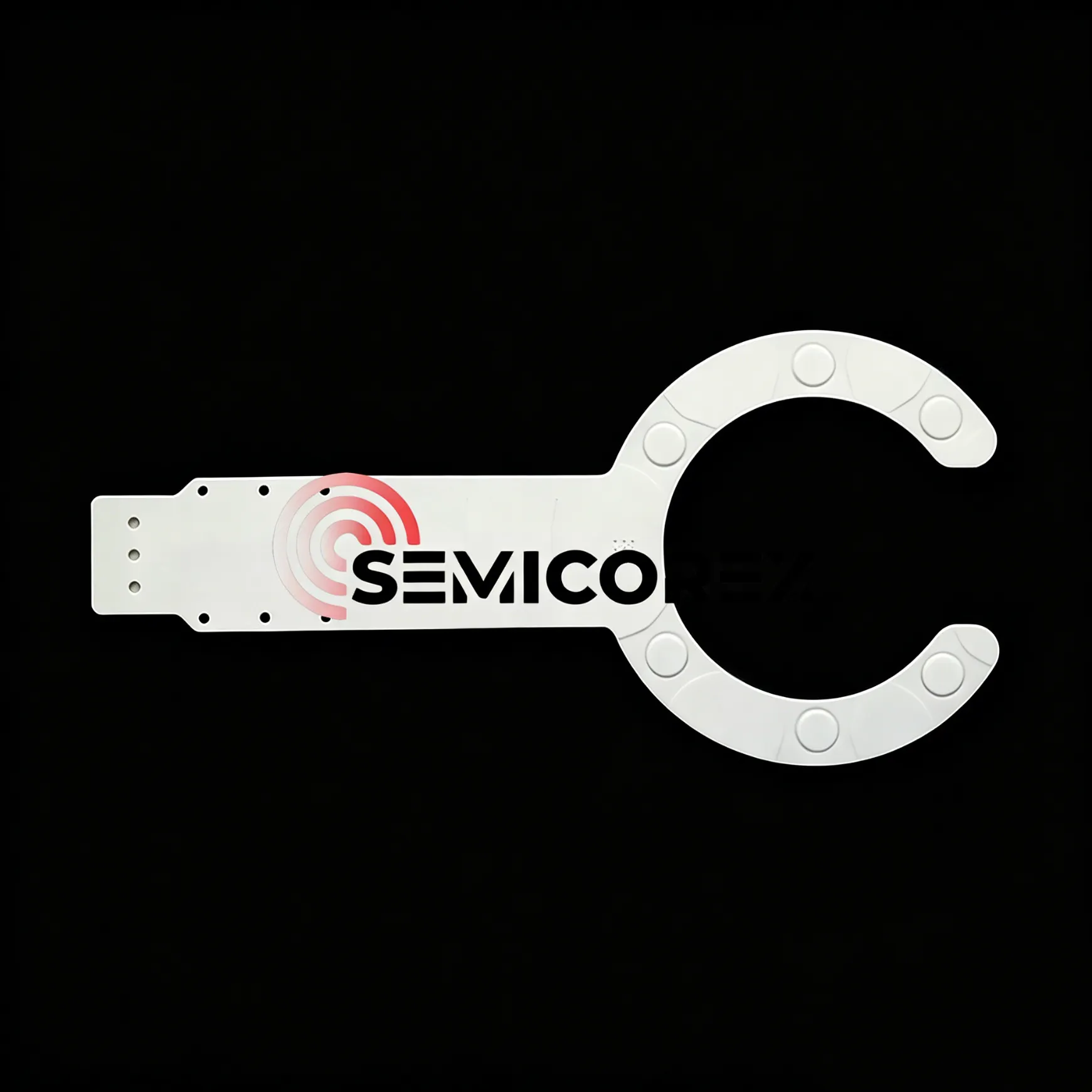

Para sa transportasyon ng wafer, ang alumina ceramics ay pinagtibay upang gumawa ng mga robotic arm. Habang ang silicon carbide ceramics ay theoretically ideal para sa mga naturang component, ang alumina ceramic arm ay naghahatid ng superior cost-effectiveness salamat sa mas mababang gastos sa materyal at mas madaling machining. Sa mga proseso ng wafer polishing, ang alumina ceramics ay malawakang inilalapat sa mga plato ng buli, mga conditioner platform atvacuum chucks.

Ang katumpakan ng pagpoposisyon ng mga yugto ng lithography at mga sistema ng paglipat ng wafer ay direktang nakakaapekto sa katumpakan ng overlay at ani ng produksyon. Salamat sa mataas na tigas, mababang thermal expansion at mahusay na vibration resistance, tinutulungan ng alumina ceramics ang mga motion system na mapanatili ang pangmatagalang high-precision na operasyon sa mataas na bilis. Samantala, natutugunan ng materyal ang mahigpit na mga kinakailangan sa cleanroom kabilang ang pagganap na walang particle, non-magnetism at mababang outgassing.

2. Mga Application sa Etching Equipment

Ang pag-ukit ay isang pangunahing proseso ng pagmamanupaktura ng semiconductor, kung saan piling inaalis ng high-energy plasma ang materyal mula sa mga itinalagang lugar sa ibabaw ng wafer. Binuo ng ionized halogen at inert gas, ang plasma ay hindi lamang kumikilos sa mga wafer, ngunit nagdudulot din ng tuluy-tuloy na pisikal at kemikal na pagguho sa mga dingding ng silid at mga kritikal na bahagi. Ito ay humahantong sa dalawang pangunahing isyu: ang mga eroded na bahagi ay gumagawa ng mga airborne particle na maaaring sumunod sa mga wafer at maging sanhi ng mga chip short circuit; bilang karagdagan, ang pagkasuot ng bahagi ay nagpapabilis sa pagtanda ng kagamitan at nagpapaikli sa buhay ng serbisyo.

Ipinagmamalaki ng alumina (Al₂O₃) ang mataas na dielectric strength at superior chemical resistance, na nagpapanatili ng matatag na performance sa ilalim ng matinding pagkakalantad sa plasma. Ito ay isa sa pinakamalawak na ginagamit na materyales para sa proteksyon ng plasma etching. Ang mga high-purity na alumina coatings at solid alumina ceramics ay karaniwang ginagamit upang protektahan ang mga etching chamber at panloob na mga bahagi. Higit pa sa mga istruktura ng silid, ang alumina ceramics ay pinagtibay din para sa gasmga nozzle, mga gas distribution plate at wafer retention ring sa mga kagamitan sa pagpoproseso ng plasma.

3. Mga Application sa CMP Equipment

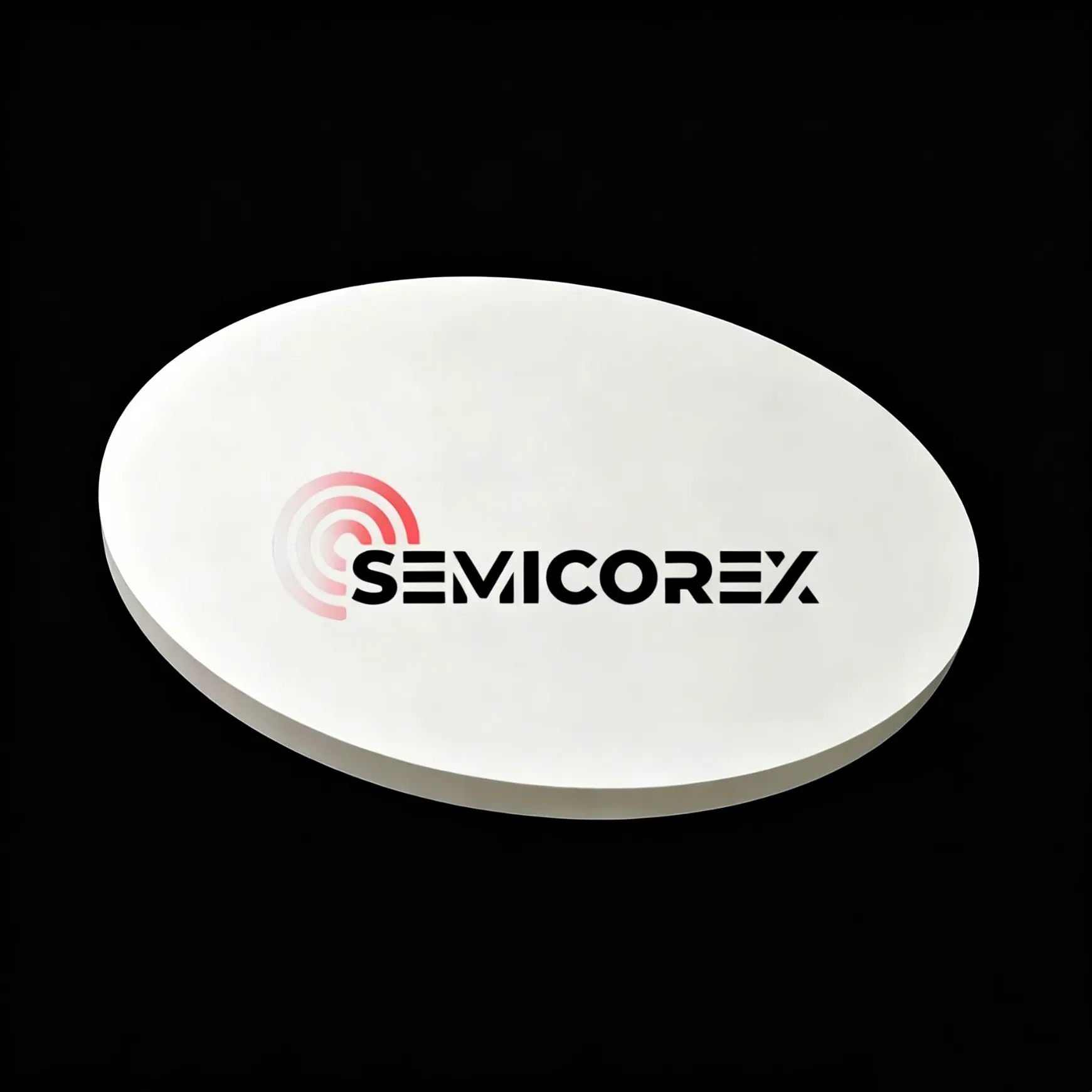

Sa Chemical Mechanical Polishing (CMP), ang mga abrasive na particle sa slurry ay nagdudulot ng patuloy na alitan at pagkasira.buli na mga platoat mga yugto. Dahil sa pambihirang tigas nito at resistensya sa pagsusuot, ang alumina ceramics ay malawakang ginagamit para sa mga ceramic polishing table, polishing plates, lapping plates at end-effectors.

Tinitiyak ng namumukod-tanging tigas ng ibabaw ng mga alumina polishing table ang pare-parehong flatness pagkatapos iproseso ang malalaking batch ng mga wafer, na mahalaga para sa tumpak na kontrol ng planarity ng ibabaw ng chip.

4. Mga Application sa Semiconductor Packaging

Sa semiconductor packaging, ang alumina ceramics ay malawakang ginawa sa packaging substrates, heat sinks at base plates para sa mga high-power na electronic device. Ang mga substrate ng alumina circuit ay nag-aalok ng mahusay na pagkakabukod, disenteng thermal conductivity, mababang koepisyent ng pagpapalawak ng thermal at mataas na lakas ng makina, na ginagawa silang isang pangunahing pagpipilian para sa electronic packaging. Ang mga bahagi ng alumina para sa bare chip packaging ay nagtatampok ng mahusay na airtightness kahit na sa mataas na temperatura, at malawakang ginagamit sa mga vacuum electronic na kapaligiran.

Higit pa rito, ang mga alumina ceramic parts ay nagsisilbing pangunahing bahagi sa semiconductor back-end equipment, tulad ng mga ceramic capillaries para sa wire bonding machine, ceramic nozzles at probe card para sa mga test handler, na lahat ay nangangailangan ng ultra-high precision, mahusay na wear resistance at maaasahang electrical insulation.
