Mga Pagkakaiba sa Pagitan ng Vacuum Chucks at Electrostatic Chucks

Bilang ang kailangang-kailangan na core link sa paggawa ng semiconductor, ang katatagan at katumpakan ng teknolohiyang humahawak ng wafer ay direktang nakakaapekto sa kahusayan sa paggawa ng chip at kalidad ng natapos na device. Ang mga vacuum chuck at electrostatic chuck ay ang dalawang pangunahing solusyon sa paghawak ng wafer para sa paggawa ng semiconductor. Bagama't pareho silang nabibilang sa mga wafer chuck, malaki ang pagkakaiba ng mga ito sa istraktura, mga katangian ng pagganap at mga naaangkop na sitwasyon.

1. Iba't ibang Prinsipyo sa Paggawa

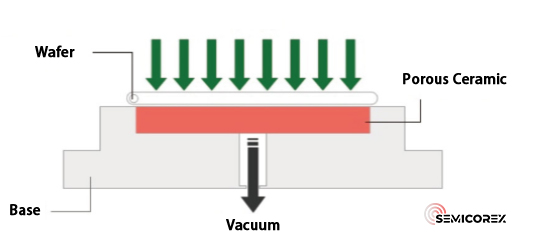

Mga vacuum chuckumasa sa negatibong presyon upang hawakan ang mga wafer sa lugar. Kinukuha ang hangin sa pamamagitan ng mga pipeline na konektado sa isang vacuum pump, na bumubuo ng negatibong presyon sa ilalim ng wafer upang mahigpit na ikabit ang mga wafer o substrate sa ibabaw ng chuck. Ang base ng Chuck ay precision-machined mula sa ceramic o metal, at ang adsorption surface nito ay binubuo ng isang porous ceramic plate na nilagyan ng counterbore sa base, na ang periphery nito ay naka-bond at selyadong sa base.  Nakakonekta sa isang vacuum pump sa pamamagitan ng mga panloob na microporous na channel ng ceramic plate, ang chuck ay bumubuo ng isang vacuum zone na mas mababa sa atmospheric pressure, kaya mahigpit na sinisigurado ang wafer.

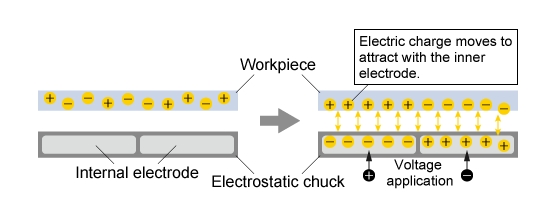

Ang mga electrostatic chuck ay gumagamit ng isang pangunahing istraktura na may mga electrodes na naka-embed sa loob ng isang metal na base, na sakop ng isang high-performance na ceramic dielectric layer. Bumubuo sila ng electrostatic field sa kanilang surface para mag-udyok ng mga electric charge sa mga workpiece, na lumilikha ng electrostatic attraction para i-clamp ang mga wafer o substrate. Kapag inilapat ang boltahe, isang malakas na electrostatic field ang bumubuo sa pagitan ng mga electrodes, ceramic dielectric atostiya, na naghahatid ng lakas ng hawak na ilang libo hanggang sampu-sampung libong Pascal para sa matatag na pag-aayos ng wafer.

2. Iba't ibang Kalamangan sa Pagganap

Ang mga vacuum chuck ay tugma sa mga wafer na may iba't ibang dimensyon at iba't ibang mga daloy ng trabaho sa proseso, na naghahatid ng matatag na pag-aayos ng mga wafer sa panahon ng pagproseso. Kung ikukumpara sa mga electrostatic chuck, nagtatampok ang mga ito ng mababang gastos sa pagmamanupaktura at pagpapanatili dahil sa kanilang medyo simpleng panloob na istruktura.

Gayunpaman, kapag ang mga wafer ay sumasailalim sa mga prosesong nangangailangan ng operasyon sa isang vacuum o low-pressure na kapaligiran, tulad ng chemical vapor deposition, ang mga vacuum chuck na umaasa sa mga pagkakaiba sa presyon ay hindi makakatugon sa mga kinakailangan sa proseso. Higit pa rito, kapag ang mga wafer ay inilagay sa lugar sa pamamagitan ng mga vacuum chuck, ang presyon ng hangin ay maaaring maging sanhi ng pag-deform ng wafer, na nagreresulta sa isang rebound pagkatapos ng pagproseso. Maaari itong magresulta sa isang kulot na ibabaw, mahinang flatness at nabawasan ang katumpakan ng machining sa naprosesong wafer.

Mga electrostatic chuckmagpatibay ng contactless adsorption, na nag-aalok ng pare-pareho, pantay na ipinamahagi na clamping force. Ito ay epektibong pinipigilan ang wafer warping, pagbaluktot at pinsala, pinapanatili ang mahusay na flatness para sa mas mataas na katumpakan ng machining. Nilagyan ng helium backside cooling para sa pare-parehong pamamahagi ng temperatura, sinusuportahan ng mga electrostatic chuck ang tumpak na regulasyon ng temperatura ng wafer.

Sa downside, ang mga electrostatic chuck ay may mga kumplikadong istruktura na may napakahigpit na pamantayan para sa flatness sa ibabaw, kinis at micron-scale na microstructure. Ang katumpakan ng antas ng micron para sa mga micro-feature ay lumilikha ng mataas na teknikal na hadlang sa raw material formulation, sintering at surface finishing. Ang pagkontrol sa temperatura ay nananatiling pangunahing teknikal na hamon; Ang mga aluminum nitride (AlN) dielectric ESC para sa pinahusay na pag-alis ng init ay nagsasangkot ng mas kumplikadong mga proseso ng produksyon. Ang mahigpit na multi-dimensional na mga teknikal na kinakailangan ay nagpapalaki sa presyo ng produkto, at ang regular na inspeksyon at pagpapanatili ng mga electrostatic system ay sapilitan upang matiyak ang matatag na operasyon.

3. Iba't ibang Mga Patlang ng Pangunahing Application

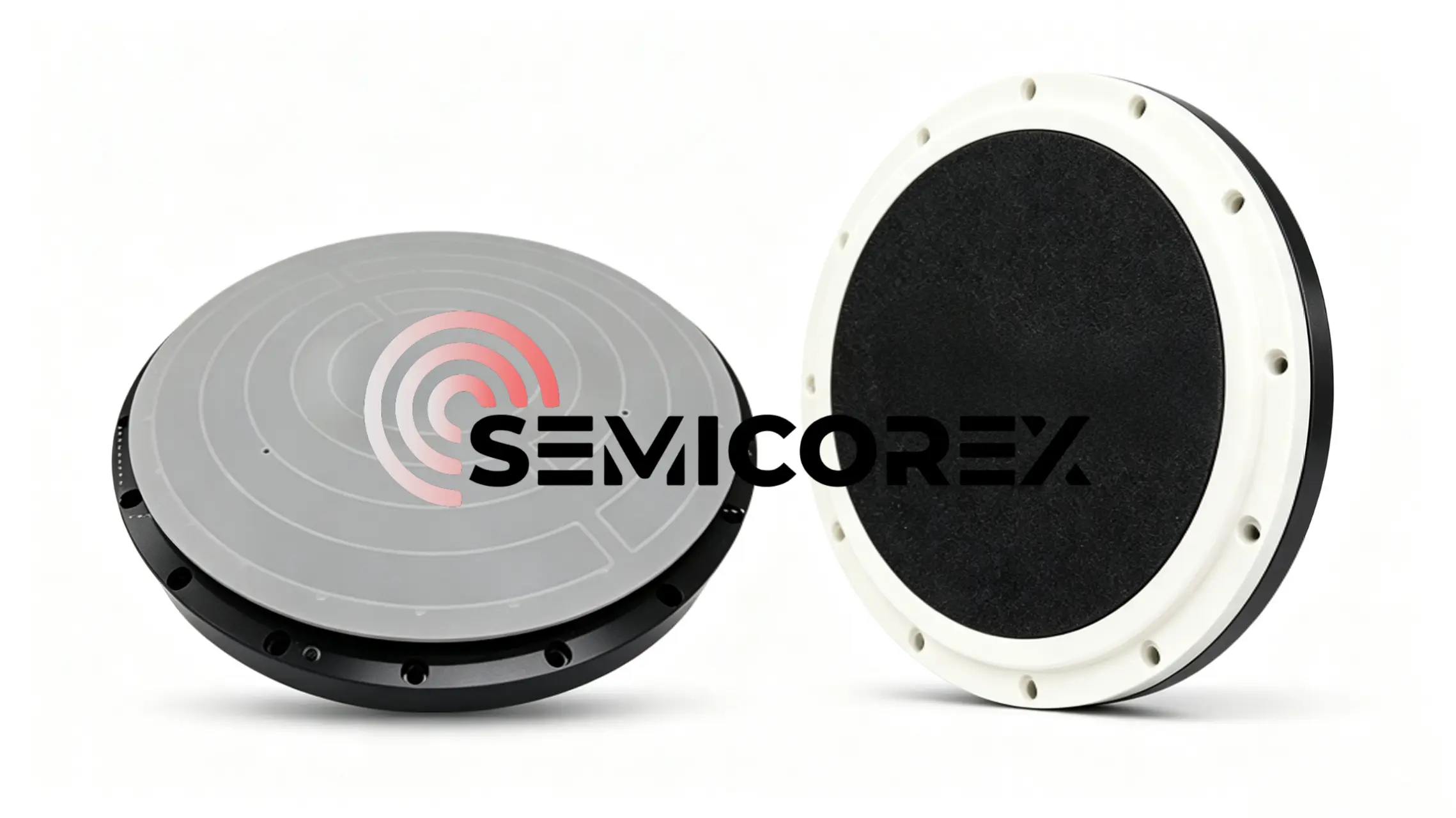

Na may mataas na flatness, superior parallelism, siksik na pare-parehong texture, mataas na mekanikal na lakas, pare-parehong air permeability at madaling pag-recondition, ginagamit ang mga vacuum chuck upang ayusin at dalhin ang mga flat, well-sealed na workpiece tulad ng mga metal sheet at plastic substrates. Sa loob ng pagmamanupaktura ng semiconductor, naghahatid sila ng wafer thinning, dicing, paggiling, paglilinis at iba pang mga proseso ng paggamot sa wafer, na epektibong niresolba ang mga karaniwang isyu kabilang ang mga indentasyon ng wafer, electrostatic breakdown ng mga chips at kontaminasyon ng particle.

Idinisenyo para sa flat, non-conductive workpieces, ang mga electrostatic chuck ay mga ultra-clean na wafer carrier na nakatuon sa vacuum at plasma environment. Ang mga ito ay malawakang naka-deploy sa mga proseso ng plasma at vacuum semiconductor, kabilang ang dry etching, PECVD, thermal CVD, physical vapor deposition (PVD), ion implantation at extreme ultraviolet lithography (EUVL).
