Ceramic electrostatic chucks

Ceramic electrostatic chucksay mga sangkap na katumpakan na gumagamit ng larangan ng electrostatic na nabuo sa pagitan ng mga electrodes at wafers upang mag -clamp at ayusin ang mga wafer. Ang mga ito ay malawak na inilalapat sa mga patlang tulad ng mga semiconductors, flat panel display, at optika, at mga pangunahing sangkap ng mga high-end na kagamitan tulad ng mga aparato ng PVD, mga etching machine, at mga implanter ng ion.

Kung ikukumpara sa tradisyonal na mga mekanikal na chuck at vacuum chuck, ang mga ceramic electrostatic chuck ay maraming pakinabang sa larangan ng pagmamanupaktura ng semiconductor. Ang ceramic electrostatic chuck na ito ay gumagamit ng static na kuryente upang mabulok at pantay na humahawak ng mga wafer sa ibabaw nito. Ang pantay na puwersa ng adsorption na ito ay maaaring panatilihin ang bagay na na -adsorbed na medyo patag, pag -iwaswaferwarping o pagpapapangit na maaaring sanhi ng tradisyonal na mekanikal na chuck ovacuum chuck, at tinitiyak na ang wafer ay nagpapanatili ng kawastuhan sa pagproseso na angkop para sa mga proseso ng semiconductor na may mataas na precision.

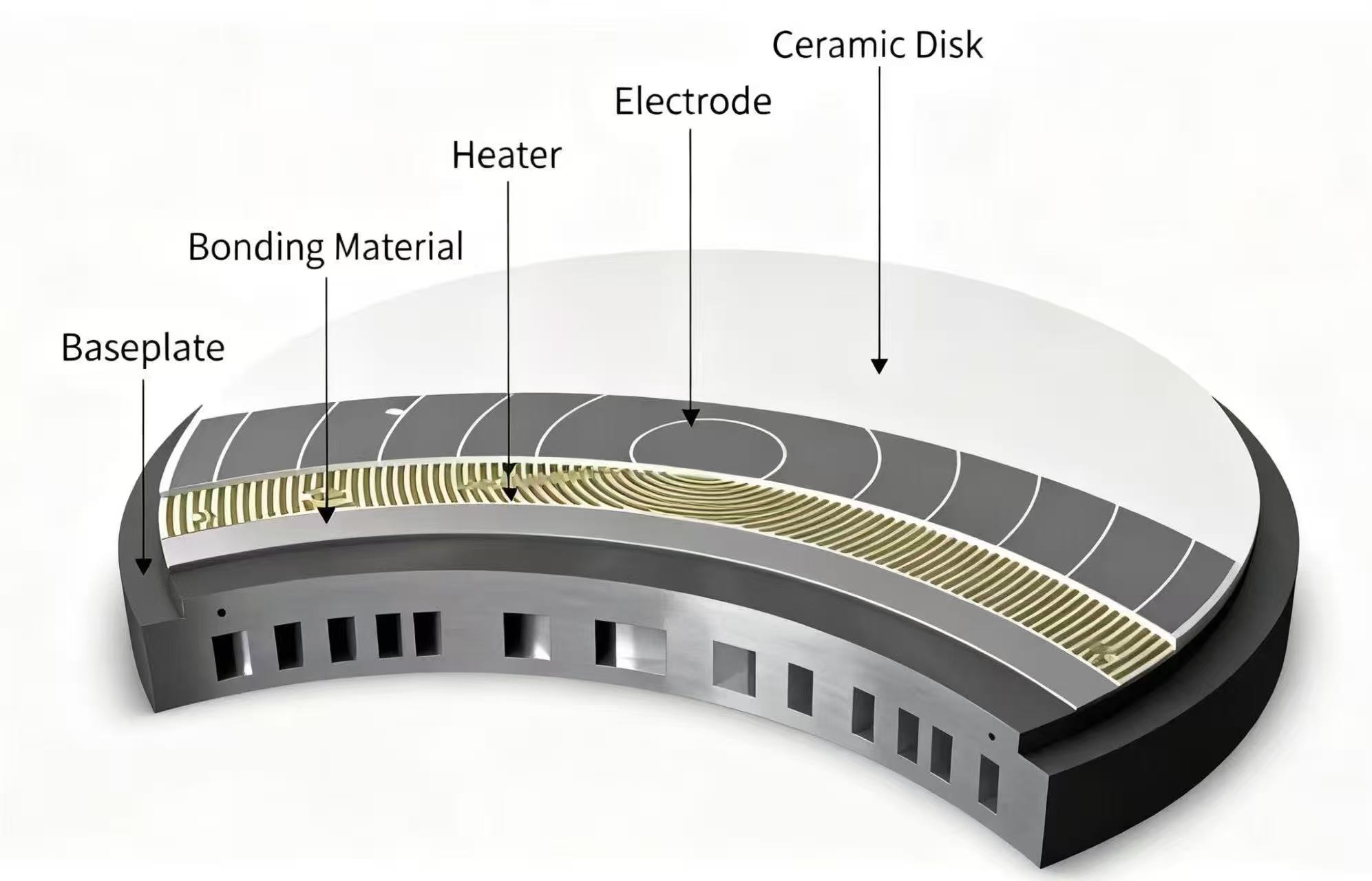

Ang ilang mga ceramic electrostatic chuck ay isinama ang mga pag-andar ng pag-init, na maaaring tumpak na makontrol ang temperatura ng wafer sa pamamagitan ng back-blowing gas o panloob na mga electrodes ng pag-init, umangkop sa mahigpit na mga kinakailangan sa temperatura ng iba't ibang mga proseso, at pagbutihin ang katatagan ng pagproseso.

Hindi tulad ng mga mekanikal na chuck, ang mga ceramic electrostatic chuck ay nagbabawas ng mga mekanikal na gumagalaw na bahagi, bawasan ang epekto ng mga kontaminadong particulate sa kalidad ng wafer, epektibong protektahan ang kalinisan ng ibabaw ng wafer, at pagbutihin ang ani ng produkto.

Nag -aalok ang mga ceramic electrostatic chuck ng malawak na pagiging tugma. Maaari nilang mapaunlakan ang mga wafer ng iba't ibang laki at materyales, kabilang ang silikon, gallium arsenide, at silicon carbide, na nakakatugon sa magkakaibang mga pangangailangan sa pagmamanupaktura ng semiconductor.

Maaari silang gumana nang matatag sa mataas na mga kapaligiran ng vacuum tulad ng Ion Implantation at CVD, na pagtagumpayan ang limitasyon ng tradisyonal na vacuum chuck na hindi maaaring sumipsip ng mga wafer sa isang vacuum na kapaligiran, at perpektong nakakatugon sa mga kinakailangan sa proseso ng pagtatanim ng ion, pag -aalis ng singaw ng kemikal (CVD) at iba pang mga proseso sa paggawa ng semiconductor.
