TAC Coated Crucible sa paglago ng kristal ng SIC

Sa mga nagdaang taon,Pinahiran ng TACAng mga crucibles ay naging isang mahalagang teknikal na solusyon bilang mga vessel ng reaksyon sa proseso ng paglago ng mga kristal na silikon (sic). Ang mga materyales sa TAC ay naging mga pangunahing materyales sa larangan ng paglago ng kristal na karbida dahil sa kanilang mahusay na paglaban sa kaagnasan ng kemikal at katatagan ng mataas na temperatura. Kung ikukumpara sa tradisyunal na graphite crucibles, ang TAC coated crucibles ay nagbibigay ng isang mas matatag na kapaligiran sa paglago, bawasan ang epekto ng kaagnasan ng grapayt, palawakin ang buhay ng serbisyo ng crucible, at epektibong maiwasan ang kababalaghan ng carbon wrapping, sa gayon binabawasan ang density ng mga microtubes.

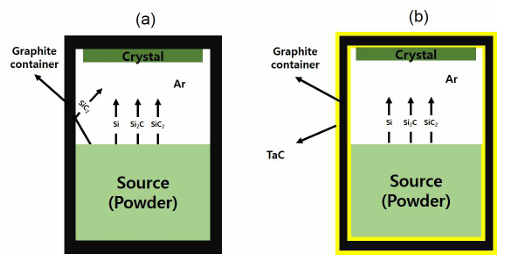

 Fig.1 sic crystal growth

Mga kalamangan at pang-eksperimentong pagsusuri ng TAC-coated crucibles

Sa pag -aaral na ito, inihambing namin ang paglaki ng mga silikon na karbida na mga kristal gamit ang tradisyonal na mga grapayt na crucibles at grapayt crucibles na pinahiran ng TAC. Ang mga resulta ay nagpakita na ang TAC-coated crucibles ay makabuluhang mapabuti ang kalidad ng mga kristal.

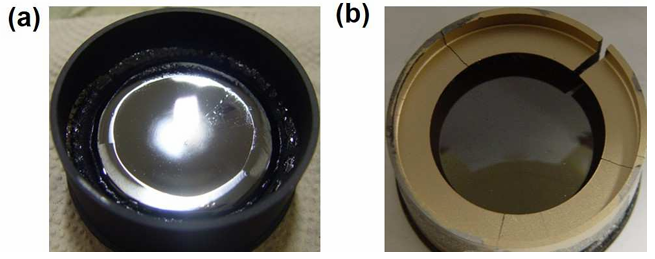

Fig.2 OM Imahe ng sic ingot na lumago ng Pvt Paraan

Inilalarawan ng Figure 2 na ang mga kristal na karbida ng silikon na lumago sa tradisyonal na mga graphic crucibles ay nagpapakita ng isang concave interface, habang ang mga lumaki sa TAC-coated crucibles ay nagpapakita ng isang convex interface. Bukod dito, tulad ng nakikita sa Figure 3, ang gilid ng polycrystalline na kababalaghan ay binibigkas sa mga kristal na lumago gamit ang tradisyonal na mga grapayt na crucibles, samantalang ang paggamit ng TAC-coated crucibles ay epektibong nagpapagaan sa isyung ito.

Ang pagsusuri ay nagpapahiwatig na angTAC CoatingItinaas ang temperatura sa gilid ng crucible, sa gayon binabawasan ang rate ng paglago ng mga kristal sa lugar na iyon. Bilang karagdagan, pinipigilan ng coating ng TAC ang direktang pakikipag -ugnay sa pagitan ng graphite side wall at ang kristal, na tumutulong sa pag -iwas sa nucleation. Ang mga salik na ito ay kolektibong binabawasan ang posibilidad ng polycrystallinity na nagaganap sa mga gilid ng kristal.

Fig.3 OM Mga imahe ng mga wafer sa iba't ibang yugto ng paglago

Bukod dito, ang mga kristal na karbida ng silikon ay lumagoTac-coatedAng mga crucibles ay nagpakita ng halos walang carbon encapsulation, isang karaniwang sanhi ng mga depekto sa micropipe. Bilang isang resulta, ang mga kristal na ito ay nagpapakita ng isang makabuluhang pagbawas sa density ng depekto ng micropipe. Ang mga resulta ng pagsubok sa kaagnasan na ipinakita sa Figure 4 ay nagpapatunay na ang mga kristal na lumago sa mga co-coated crucibles ay halos walang mga depekto sa micropipe.

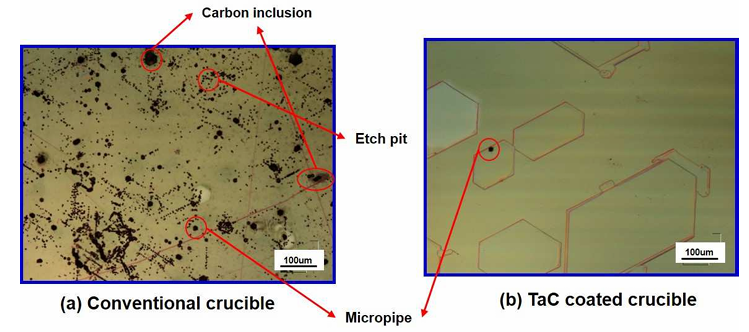

Fig.4 OM na imahe pagkatapos ng koh etching

Pagpapabuti ng kalidad ng kristal at kontrol ng karumihan

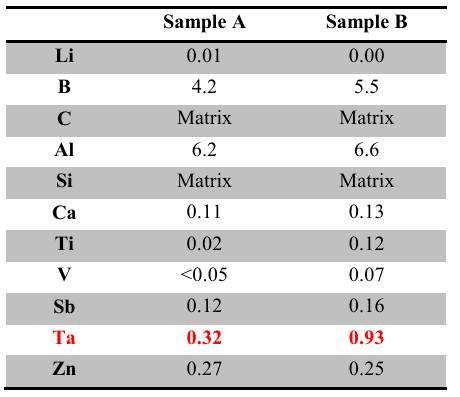

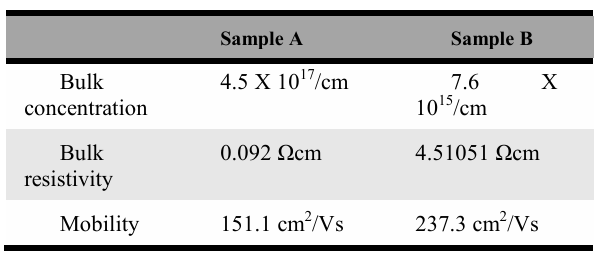

Sa pamamagitan ng mga pagsubok ng GDMS at Hall ng mga kristal, natagpuan ng pag -aaral na ang nilalaman ng TA sa kristal ay tumaas nang bahagya kapag ginamit ang mga coated crucles ng TAC, ngunit ang patong ng TAC ay makabuluhang limitado ang ingress ng nitrogen (N) na doping sa kristal. Sa buod, ang TAC coated crucibles ay maaaring mapalago ang mga crystals ng karbida na may mas mataas na kalidad, lalo na sa pagbabawas ng density ng depekto (lalo na ang mga microtubes at carbon encapsulation) at pagkontrol sa konsentrasyon ng nitrogen doping.

Nag-aalok ang Semicorex ng mataas na kalidadTAC-Coated Graphite Cruciblepara sa paglaki ng kristal ng sic. Kung mayroon kang anumang mga katanungan o nangangailangan ng karagdagang mga detalye, mangyaring huwag mag -atubiling makipag -ugnay sa amin.

Makipag-ugnay sa Telepono # +86-13567891907

Email: sales@semicorex.com
