Semiconductor showerheads

Angplate ng pamamahagi ng gas.

Ang ibabaw ng plate ng pamamahagi ng gas ay nagtatampok ng daan -daang o kahit libu -libong maliliit, tumpak na nakaayos na mga butas, na kahawig ng isang makinis na pinagtagpi na neural network. Ang disenyo na ito ay nagbibigay -daan para sa tumpak na kontrol ng mga anggulo ng gas at mga anggulo ng iniksyon, na tinitiyak na ang bawat bahagi ng lugar ng pagproseso ng wafer ay pantay na "naligo" sa proseso ng gas. Hindi lamang ito nagpapabuti sa kahusayan ng produksyon ngunit nagpapabuti din sa kalidad ng produkto.

Ang plate ng pamamahagi ng gas ay mahalaga sa mga pangunahing proseso tulad ng paglilinis, etching, at pag -aalis. Ito ay direktang nakakaimpluwensya sa kawastuhan ng mga proseso ng semiconductor at ang kalidad ng mga pangwakas na produkto, na ginagawa itong isang kritikal na sangkap sa iba't ibang mga aplikasyon ng pamamahagi ng gas.

Sa panahon ng proseso ng reaksyon ng wafer, ang ibabaw ngShowerheaday makapal na sakop ng mga micropores (aperture 0.2-6 mm). Sa pamamagitan ng tiyak na dinisenyo na istraktura ng channel at landas ng gas, ang espesyal na proseso ng gas ay kailangang dumaan sa libu -libong maliliit na butas sa unipormeng gas plate at pagkatapos ay pantay na idineposito sa ibabaw ng wafer. Ang layer ng pelikula sa iba't ibang mga lugar ng wafer ay kailangang matiyak ang mataas na pagkakapareho at pagkakapare -pareho. Samakatuwid, bilang karagdagan sa napakataas na mga kinakailangan para sa kalinisan at paglaban ng kaagnasan, ang plate ng pamamahagi ng gas ay may mahigpit na mga kinakailangan sa pagkakapareho ng siwang ng maliit na butas sa plate ng pamamahagi ng gas at ang mga burrs sa panloob na dingding ng maliit na butas. Kung ang tolerance ng laki ng siwang at pagkakapare -pareho ng pamantayang paglihis ay napakalaki o may mga burr sa anumang panloob na dingding, ang kapal ng na -deposito na layer ng pelikula ay magkakaiba, na direktang makakaapekto sa proseso ng ani ng kagamitan.

Ang materyal ng plate ng pamamahagi ng gas ay paminsan -minsan ay malutong na materyal (tulad ng solong kristal na silikon, baso ng kuwarts, keramika), na madaling masira sa ilalim ng pagkilos ng panlabas na puwersa. Ito rin ay isang ultra-malalim na butas sa loob ng 50 beses ang diameter ng micropore, at ang sitwasyon sa pagputol ay hindi maaaring direktang sundin. Bilang karagdagan, ang pagputol ng init ay hindi madaling maipadala at ang pag -alis ng chip ay mahirap, at ang drill bit ay madaling masira dahil sa pagbara ng chip. Samakatuwid, ang pagproseso at paghahanda nito ay napakahirap.

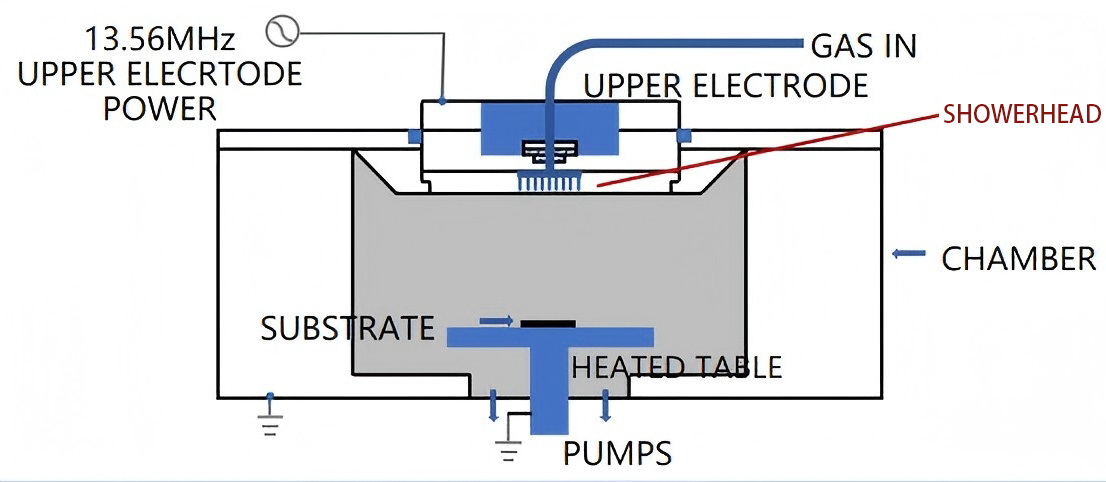

Bilang karagdagan, sa mga proseso na tinulungan ng plasma (tulad ng PECVD at dry etching), ang shower head, bilang bahagi ng elektrod, ay kailangan ding makabuo ng isang pantay na larangan ng kuryente sa pamamagitan ng isang suplay ng kuryente ng RF upang maitaguyod ang pantay na pamamahagi ng plasma, sa gayon ay mapapabuti ang pagkakapareho ng pag-etching o pag-aalis.

Dahil ang mga gas na ginamit sa proseso ng pagmamanupaktura ng semiconductor ay maaaring mataas na temperatura, mataas na presyon o kinakain, ang showerhead ay karaniwang gawa sa mga materyales na lumalaban sa kaagnasan. Sa aktwal na produksiyon, dahil sa iba't ibang mga sitwasyon sa paggamit at aktwal na kinakailangang katumpakan, ang plate ng pamamahagi ng gas ay maaaring nahahati sa sumusunod na dalawang kategorya ayon sa materyal na komposisyon nito:

(1) Plate ng Pamamahagi ng Metal Gas

Ang mga materyales ng mga plate ng pamamahagi ng metal gas ay kinabibilangan ng aluminyo haluang metal, hindi kinakalawang na asero at nikel na metal, na kung saan ang pinaka -malawak na ginagamit na metal gas na pamamahagi ng plate na plate ay aluminyo haluang metal, sapagkat mayroon itong mahusay na thermal conductivity at malakas na paglaban sa kaagnasan. Malawakang magagamit at madaling iproseso.

(2) plate na pamamahagi ng hindi metal na gas

Ang mga materyales ng mga plate na pamamahagi ng hindi metal na gas ay may kasamang solong kristal na silikon, baso ng kuwarts at mga materyales na ceramic. Kabilang sa mga ito, ang mga karaniwang ginagamit na ceramic na materyales ay CVD-SIC, alumina ceramics, silikon nitride ceramics, atbp.

Nag-aalok ang Semicorex ng mataas na kalidadCVD sic showerheadssa industriya ng semiconductor. Kung mayroon kang anumang mga katanungan o nangangailangan ng karagdagang mga detalye, mangyaring huwag mag -atubiling makipag -ugnay sa amin.
