Katumpakan ceramicAng mga bahagi ay mga pangunahing sangkap ng mga pangunahing kagamitan sa mga pangunahing proseso ng pagmamanupaktura ng semiconductor, tulad ng photolithography, etching, manipis na pag -aalis ng pelikula, pagtatanim ng ion, CMP, atbp, tulad ng mga bearings, gabay na riles, liner, electrostatic chuck, mechanical handling arm, atbp lalo na sa loob ng kagamitan sa lukab, nilalaro nila ang mga function ng suporta, proteksyon, at pag -iba ng daloy.
Sa mga high-end na lithography machine, upang makamit ang mataas na proseso ng katumpakan, kinakailangan na malawakang gumamit ng mga sangkap na ceramic na may mahusay na pagiging kumplikado, katatagan ng istruktura, katatagan ng thermal, at katumpakan ng dimensional, tulad ngElectrostatic Chuck, Vacuum-chuck, I -block, Magnetic Steel Skeleton Water Cooling Plate, Mirror, Gabay sa Rail, Talahanayan ng Workpiece, Mask Table, atbp.
Ang electrostatic chuck ay isang malawak na ginagamit na silikon wafer clamping at transfer tool sa semiconductor component manufacturing. Malawakang ginagamit ito sa mga proseso ng semiconductor na nakabatay sa plasma at vacuum tulad ng etching, pag-aalis ng singaw ng kemikal at pagtatanim ng ion. Ang pangunahing mga ceramic na materyales ay alumina keramika at silikon nitride ceramics. Ang mga paghihirap sa pagmamanupaktura ay kumplikadong disenyo ng istruktura, pagpili ng hilaw na materyal at pagsasala, kontrol sa temperatura, at teknolohiyang pagproseso ng mataas na katumpakan.
2. Mobile Platform
Ang disenyo ng materyal na sistema ng mobile platform ng lithography machine ay ang susi sa mataas na katumpakan at mataas na bilis ng makina ng lithography. Upang epektibong pigilan ang pagpapapangit ng mobile platform dahil sa paggalaw ng high-speed sa panahon ng proseso ng pag-scan, ang materyal ng platform ay dapat isama ang mga mababang materyales sa pagpapalawak ng thermal na may mataas na tiyak na higpit, iyon ay, ang mga naturang materyales ay dapat magkaroon ng mataas na modulus at mababang mga kinakailangan sa density. Bilang karagdagan, ang materyal ay nangangailangan din ng isang mataas na tiyak na higpit, na nagbibigay -daan sa buong platform upang mapanatili ang parehong antas ng pagbaluktot habang may mas mataas na pagbilis at bilis. Sa pamamagitan ng paglipat ng mga maskara sa isang mas mataas na bilis nang walang pagtaas ng pagbaluktot, ang throughput ay nadagdagan, at ang kahusayan sa trabaho ay napabuti habang tinitiyak ang mataas na katumpakan.
Upang mailipat ang diagram ng chip circuit mula sa maskara hanggang sa wafer upang makamit ang paunang natukoy na pag -andar ng chip, ang proseso ng etching ay isang mahalagang bahagi. Ang mga sangkap na gawa sa mga ceramic na materyales sa kagamitan sa etching ay higit sa lahat ay kasama ang silid, salamin sa bintana, plate ng pagpapakalat ng gas, nozzle, pagkakabukod ng singsing, takip ng takip, pagtuon ng singsing at electrostatic chuck.
3. Kamara
Habang ang minimum na laki ng tampok ng mga aparato ng semiconductor ay patuloy na pag -urong, ang mga kinakailangan para sa mga depekto sa wafer ay naging mas mahigpit. Upang maiwasan ang kontaminasyon sa pamamagitan ng mga impurities ng metal at mga particle, mas mahigpit na mga kinakailangan ang ipinasa para sa mga materyales ng mga semiconductor na kagamitan at mga sangkap sa mga lukab. Sa kasalukuyan, ang mga ceramic na materyales ay naging pangunahing materyales para sa mga etching machine cavities.
Mga kinakailangan sa materyal (1) mataas na kadalisayan at mababang nilalaman ng karumihan ng metal; (2) matatag na mga katangian ng kemikal ng mga pangunahing sangkap, lalo na ang mababang rate ng reaksyon ng kemikal na may mga halogen corrosive gas; (3) mataas na density at ilang bukas na mga pores; (4) maliit na butil at mababang nilalaman ng hangganan ng butil; (5) mahusay na mga katangian ng mekanikal at madaling produksyon at pagproseso; (6) Ang ilang mga sangkap ay maaaring magkaroon ng iba pang mga kinakailangan sa pagganap, tulad ng mahusay na mga katangian ng dielectric, elektrikal na kondaktibiti o thermal conductivity.
4. Shower head
Ang ibabaw nito ay makapal na ipinamamahagi sa daan -daang o libu -libong maliliit sa pamamagitan ng mga butas, tulad ng isang tumpak na pinagtagpi na neural network, na maaaring tumpak na makontrol ang daloy ng gas at anggulo ng iniksyon upang matiyak na ang bawat pulgada ng pagproseso ng wafer ay pantay na "naligo" sa proseso ng gas, pagpapabuti ng kahusayan sa paggawa at kalidad ng produkto.
Mga paghihirap sa teknikal Bilang karagdagan sa napakataas na mga kinakailangan para sa kalinisan at paglaban ng kaagnasan, ang plate ng pamamahagi ng gas ay may mahigpit na mga kinakailangan sa pagkakapareho ng siwang ng maliit na butas sa plate ng pamamahagi ng gas at ang mga burrs sa panloob na dingding ng maliit na butas. Kung ang tolerance ng laki ng siwang at pagkakapare -pareho ng pamantayang paglihis ay napakalaki o may mga burr sa anumang panloob na dingding, ang kapal ng na -deposito na layer ng pelikula ay magkakaiba, na direktang makakaapekto sa ani ng proseso ng kagamitan.
5. Focus Ring
Ang pag -andar ng singsing ng pokus ay upang magbigay ng balanseng plasma, na nangangailangan ng isang katulad na kondaktibiti sa silikon na wafer. Noong nakaraan, ang materyal na ginamit ay pangunahing conductive silikon, ngunit ang plasma na naglalaman ng fluorine ay magiging reaksyon sa silikon upang makabuo ng pabagu-bago ng silikon na fluoride, na lubos na pinapaikli ang buhay ng serbisyo nito, na nagreresulta sa madalas na kapalit ng mga sangkap at nabawasan ang kahusayan sa paggawa. Ang SIC ay may katulad na kondaktibiti sa single-crystal Si, at may mas mahusay na pagtutol sa plasma etching, kaya maaari itong magamit bilang isang materyal para sa pagtuon ng mga singsing.

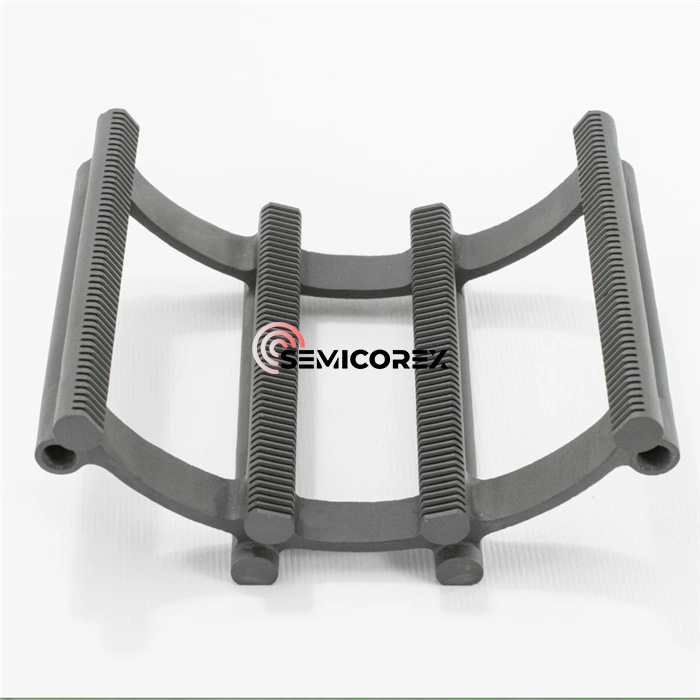

Nag-aalok ang Semicorex ng mataas na kalidadMga bahagi ng ceramicsa industriya ng semiconductor. Kung mayroon kang anumang mga katanungan o nangangailangan ng karagdagang mga detalye, mangyaring huwag mag -atubiling makipag -ugnay sa amin.
