Ano ang proseso ng doping?

Sa paggawa ng ultra-high kadalisayanWafers, ang mga wafer ay dapat maabot ang isang pamantayan ng kadalisayan na higit sa 99.999999999% upang matiyak ang mga pangunahing katangian ng mga semiconductors. Paradoxically, upang makamit ang pagganap na konstruksyon ng mga integrated circuit, ang mga tiyak na impurities ay dapat ipakilala nang lokal sa ibabaw ng mga wafer sa pamamagitan ng mga proseso ng doping. Ito ay dahil ang purong single-crystal silikon ay may napakababang konsentrasyon ng mga libreng carrier sa nakapaligid na temperatura. Ang conductivity nito ay malapit sa isang insulator, na imposible na bumuo ng isang epektibong kasalukuyang. Ang proseso ng doping ay malulutas ito sa pamamagitan ng pag -aayos ng mga elemento ng doping at konsentrasyon ng doping.

Ang dalawang pangunahing diskarte sa doping:

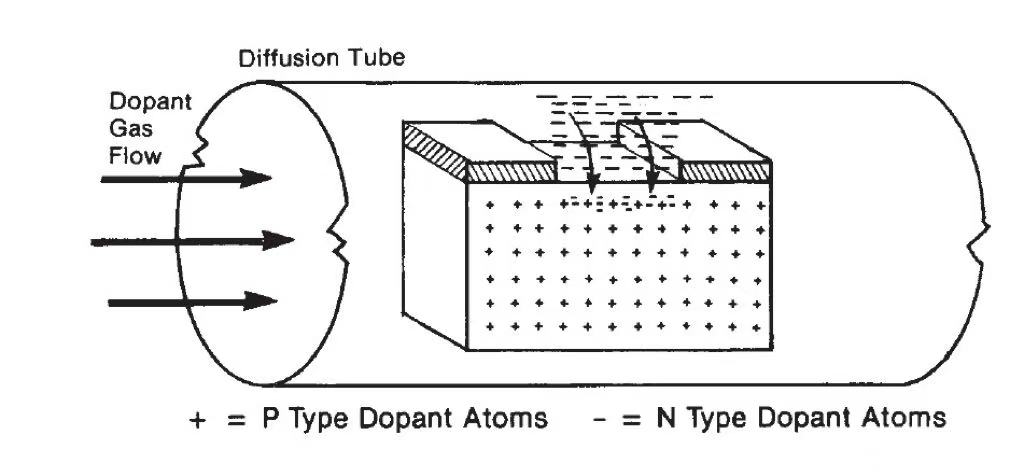

1. Ang pagsasabog ng temperatura ay isang pamamaraan ng kombensyon para sa semiconductor doping. Ang ideya ay upang gamutin ang semiconductor sa isang mataas na temperatura, na nagiging sanhi ng mga atom ng karumihan na magkalat mula sa ibabaw ng semiconductor sa loob nito. Dahil ang mga atom ng karumihan ay karaniwang mas malaki kaysa sa mga atomo ng semiconductor, ang thermal motion ng mga atoms sa kristal na sala -sala ay kinakailangan upang matulungan ang mga impurities na sumakop sa mga interstitial voids. Sa pamamagitan ng maingat na pagkontrol sa mga parameter ng temperatura at oras sa panahon ng proseso ng pagsasabog, posible na epektibong makontrol ang pamamahagi ng karumihan batay sa katangian na ito.Ang pamamaraang ito ay maaaring magamit upang lumikha ng malalim na doped junctions, tulad ng dobleng well na istraktura sa teknolohiya ng CMOS.

2. Ang pagtatanim ay ang pangunahing pamamaraan ng doping sa pagmamanupaktura ng semiconductor, na mayroong maraming mga pakinabang, tulad ng mataas na katumpakan ng doping, mababang temperatura ng proseso, at kaunting pinsala sa materyal na substrate. Partikular, ang proseso ng pagtatanim ng ion ay nangangailangan ng mga ionizing atoms ng karumihan upang lumikha ng mga sisingilin na mga ion, pagkatapos ay mapabilis ang mga ions sa pamamagitan ng isang high-intensity electric field upang makabuo ng isang high-energy ion beam. Ang ibabaw ng semiconductor ay pagkatapos ay sinaktan ng mga mabilis na paglipat na ito, na nagpapahintulot para sa tumpak na pagtatanim na may madaling iakma na lalim ng doping. Ang pamamaraan na ito ay partikular na kapaki-pakinabang para sa paglikha ng mababaw na mga istruktura ng kantong, tulad ng pinagmulan at alisan ng tubig ng mga rehiyon ng MOSFET, at nagbibigay-daan para sa kontrol ng mataas na katumpakan sa pamamahagi at konsentrasyon ng mga impurities.

Mga kadahilanan na nauugnay sa doping:

1. Mga elemento ng doping

Ang N-type semiconductors ay nabuo sa pamamagitan ng pagpapakilala ng mga elemento ng Group V (tulad ng posporus at arsenic), habang ang mga p-type na semiconductors ay nabuo sa pamamagitan ng pagpapakilala ng mga elemento ng Group III (tulad ng boron). Samantala, ang kadalisayan ng mga elemento ng doping ay direktang nakakaapekto sa kalidad ng doped material, na may mga dopant na may mataas na kadalisayan na tumutulong na mabawasan ang labis na mga depekto.

2. Konsentrasyon ng Doping

Habang ang mababang konsentrasyon ay hindi makabuluhang madagdagan ang kondaktibiti, ang mataas na konsentrasyon ay may posibilidad na makapinsala sa sala -sala at itaas ang panganib ng pagtagas.

3. Mga parameter ng control control

Ang pagsasabog ng epekto ng mga atom ng karumihan ay naiimpluwensyahan ng temperatura, oras, at mga kondisyon sa atmospera. Sa pagtatanim ng ion, ang lalim ng doping at pagkakapareho ay natutukoy ng enerhiya ng ion, dosis, at anggulo ng insidente.

---
