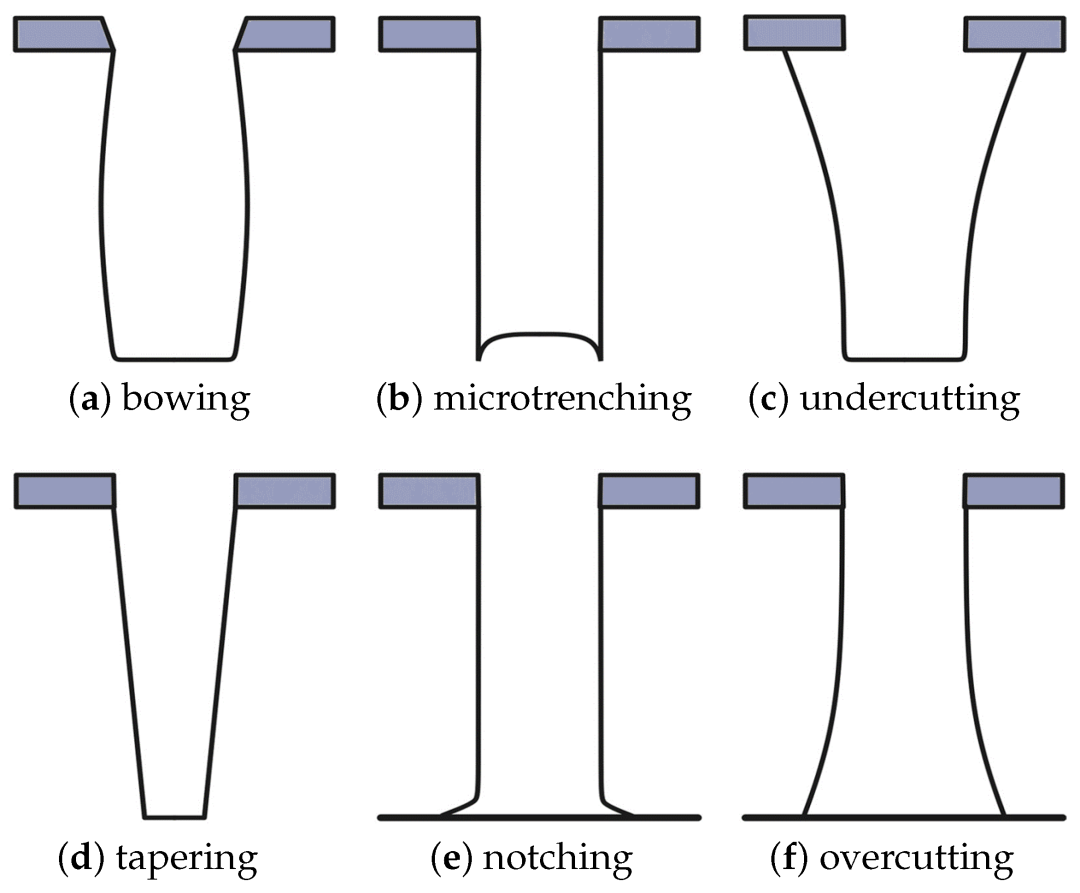

Sa proseso ng pagmamanupaktura ng semiconductor chip, tulad kami ng pagbuo ng isang skyscraper sa isang butil ng bigas. Ang makina ng lithography ay tulad ng isang tagaplano ng lungsod, gamit ang "ilaw" upang iguhit ang plano para sa gusali sa wafer; Habang ang etching ay tulad ng isang sculptor na may mga tool ng katumpakan, na responsable para sa tumpak na larawang inukit ang mga channel, butas, at linya ayon sa plano. Kung maingat mong obserbahan ang cross-section ng mga "channel," makikita mo na ang kanilang mga hugis ay hindi pantay; Ang ilan ay trapezoidal (mas malawak sa tuktok at mas makitid sa ilalim), habang ang iba ay perpektong mga parihaba (vertical sidewalls). Ang mga hugis na ito ay hindi di -makatwiran; Sa likod ng mga ito ay namamalagi ang isang kumplikadong interplay ng mga prinsipyo ng pisikal at kemikal, na direktang tinutukoy ang pagganap ng chip.
I. Mga Pangunahing Prinsipyo ng Etching: Isang Kumbinasyon ng Mga Epekto sa Pisikal at Chemical
Ang Etching, simpleng ilagay, ay ang pumipili na pag -alis ng materyal na hindi protektado ng photoresist. Pangunahin itong nahahati sa dalawang kategorya:
1. Wet etching: Gumagamit ng mga solvent ng kemikal (tulad ng mga acid at alkalis) para sa etching. Ito ay mahalagang isang purong reaksyon ng kemikal, at ang direksyon ng etching ay isotropic - iyon ay, nagpapatuloy ito sa parehong rate sa lahat ng mga direksyon (harap, likod, kaliwa, kanan, pataas, pababa).
2. Dry etching (plasma etching): Ito ang pangunahing teknolohiya ngayon. Sa isang silid ng vacuum, ang mga gas gas (tulad ng mga gas na naglalaman ng fluorine o klorin) ay ipinakilala, at ang plasma ay nabuo ng isang suplay ng kuryente sa dalas ng radyo. Ang plasma ay naglalaman ng mga high-energy ion at aktibong libreng radikal, na nagtutulungan sa etched na ibabaw.
Ang dry etching ay maaaring lumikha ng iba't ibang mga hugis nang tumpak dahil maaari itong mabigyang pagsamahin ang "pisikal na pag -atake" at "pag -atake ng kemikal":
Komposisyon ng kemikal: responsable para sa mga aktibong libreng radikal. Nag -reaksyon sila ng kemikal sa materyal na ibabaw ng wafer, na bumubuo ng pabagu -bago ng mga produkto na pagkatapos ay tinanggal. Ang pag -atake na ito ay isotropic, na pinapayagan itong "pisilin" at etch sa paglaon, madaling bumubuo ng mga hugis ng trapezoidal.

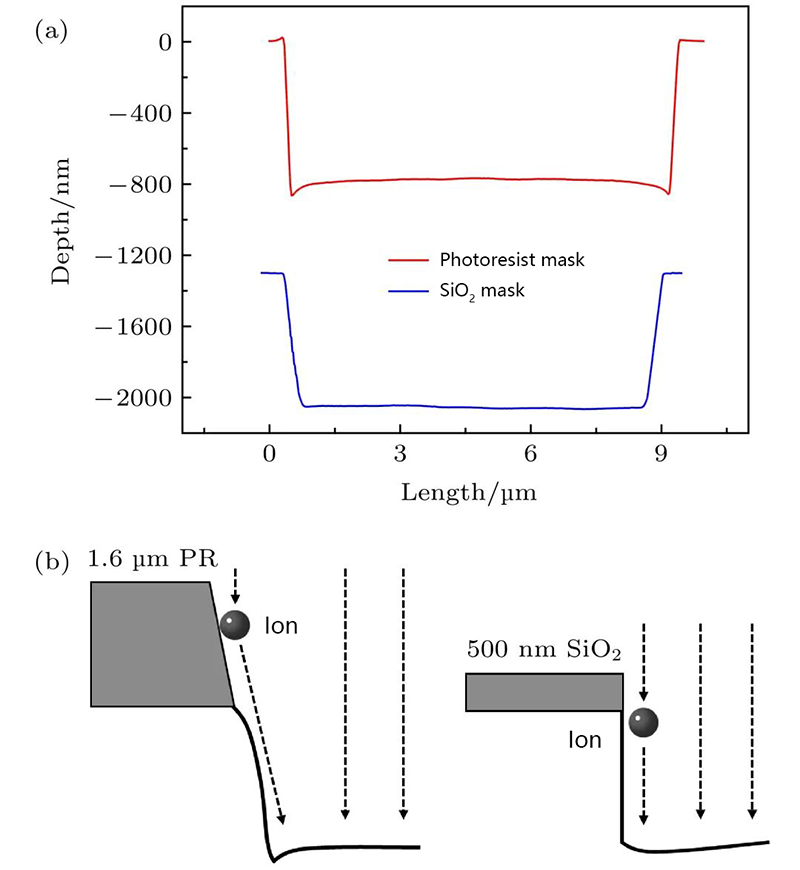

Pisikal na Komposisyon: Positibong sisingilin ang mga high-energy ion, na pinabilis ng isang electric field, bomba ang wafer na ibabaw nang patayo. Katulad sa sandblasting ng isang ibabaw, ang "pambobomba ng ion na ito ay anisotropic, lalo na patayo pababa, at maaaring" tuwid na linya "na inukit ang mga sidewall.
Ii. Pagtukoy ng dalawang klasikong profile: ang kapanganakan ng mga trapezoids at hugis -parihaba na profile
1. Trapezoid (Tapered Profile) - Pangunahing pag -atake ng kemikal
Prinsipyo ng Pagbubuo: Kapag ang pisikal na pagbomba ng ion ay nangingibabaw sa proseso, at ang komposisyon ng kemikal ay maingat na kinokontrol, nabuo ang isang hugis -parihaba na profile. Ang mga high-energy ion, tulad ng hindi mabilang na mga maliliit na projectiles, ay bomba ang ibabaw ng wafer na halos patayo, nakamit ang napakataas na mga rate ng vertical etching. Kasabay nito, ang pambobomba ng ion ay bumubuo ng isang "layer ng passivation" (hal., Nabuo ng etching byproducts) sa mga sidewalls; Ang proteksiyon na pelikulang ito ay epektibong lumalaban sa pag -ilid ng kaagnasan mula sa mga libreng radikal na kemikal. Sa huli, ang etching ay maaari lamang magpatuloy nang patayo pababa, na inukit ang isang hugis-parihaba na istraktura na may halos 90-degree na mga sidewall.
Magandang saklaw ng hakbang: Sa kasunod na manipis na mga proseso ng pag -aalis ng pelikula, ang sloping istraktura ng trapezoid ay ginagawang mas madali para sa mga materyales (tulad ng mga metal) na pantay na sakop, pag -iwas sa mga bali sa matarik na sulok.
Nabawasan ang stress: Ang istraktura ng sloping ay mas mahusay na nakakalat ng stress, pagpapabuti ng pagiging maaasahan ng aparato.
Mataas na proseso ng pagpapaubaya: medyo madaling ipatupad.
2. Rectangular (Vertical Profile) - Pangunahing pisikal na pag -atake
Prinsipyo ng Pagbubuo: Kapag ang pisikal na pagbomba ng ion ay nangingibabaw sa proseso, at ang komposisyon ng kemikal ay maingat na kinokontrol, nabuo ang isang hugis -parihaba na profile. Ang mga high-energy ion, tulad ng hindi mabilang na mga maliliit na projectiles, ay bomba ang ibabaw ng wafer na halos patayo, nakamit ang napakataas na mga rate ng vertical etching. Kasabay nito, ang pambobomba ng ion ay bumubuo ng isang "layer ng passivation" (hal., Nabuo ng etching byproducts) sa mga sidewalls; Ang proteksiyon na pelikulang ito ay epektibong lumalaban sa pag -ilid ng kaagnasan mula sa mga libreng radikal na kemikal. Sa huli, ang etching ay maaari lamang magpatuloy nang patayo pababa, na inukit ang isang hugis-parihaba na istraktura na may halos 90-degree na mga sidewall.
Sa mga advanced na proseso ng pagmamanupaktura, ang density ng transistor ay napakataas, at ang puwang ay lubos na mahalaga.
Pinakamataas na katapatan: Pinapanatili nito ang maximum na pare -pareho sa photolithographic blueprint, tinitiyak ang tumpak na kritikal na mga sukat (CD) ng aparato.
Nakatipid na lugar: Pinapayagan ng mga vertical na istruktura ang mga aparato na makagawa sa isang minimal na bakas ng paa, susi sa chip miniaturization.
Nag -aalok ang Semicorex ng katumpakanMga sangkap ng CVD sicsa etching. Kung mayroon kang anumang mga katanungan o nangangailangan ng karagdagang mga detalye, mangyaring huwag mag -atubiling makipag -ugnay sa amin.
