Ano ang mga depekto ng butil?

Ang mga depekto ng butil ay tumutukoy sa maliliit na particulate inclusions sa loob o sa mga semiconductor wafer. Maaari nilang masira ang integridad ng istruktura ng mga semiconductor device at magdulot ng mga electrical fault tulad ng mga short circuit at open circuit. Dahil ang mga problemang ito na dulot ng mga depekto ng butil ay maaaring seryosong makaapekto sa pangmatagalang pagiging maaasahan ng mga aparatong semiconductor, ang mga depekto ng butil ay dapat na mahigpit na kontrolado sa paggawa ng semiconductor.

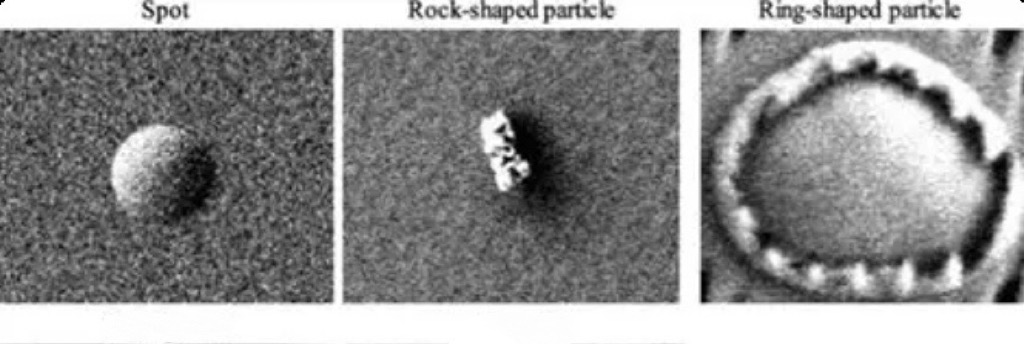

Ayon sa kanilang mga posisyon at katangian, ang mga depekto ng butil ay maaaring nahahati sa dalawang pangunahing kategorya: mga particle sa ibabaw at mga particle sa pelikula. Ang mga particle sa ibabaw ay tumutukoy sa mga particle na nahuhulog saostiyaibabaw sa kapaligiran ng proseso, kadalasang nagpapakita bilang mga kumpol na may matutulis na sulok. Ang mga in-film na particle ay tumutukoy sa mga nahuhulog sa wafer sa panahon ng proseso ng pagbuo ng pelikula at natatakpan ng mga kasunod na pelikula, na may mga depekto na naka-embed sa loob ng layer ng pelikula.

Paano nabuo ang mga depekto ng butil?

Ang henerasyon ng mga depekto ng butil ay sanhi ng maraming mga kadahilanan. Sa panahon ng proseso ng pagmamanupaktura ng wafer, ang thermal stress na dulot ng mga pagbabago sa temperatura at mekanikal na stress na nagreresulta mula sa paghawak, pagproseso at paggamot ng init ng mga wafer ay maaaring humantong sa mga bitak sa ibabaw o pagkalaglag ng materyal samga ostiya, na isa sa mga pangunahing dahilan ng mga depekto ng butil. Ang kemikal na kaagnasan na dulot ng mga reaksyong reagent at mga reaksyong gas ay isa pang pangunahing sanhi ng mga depekto ng butil. Sa panahon ng proseso ng kaagnasan, ang mga hindi gustong produkto o impurities ay ginagawa at dumidikit sa ibabaw ng wafer upang bumuo ng mga depekto ng butil. Bilang karagdagan sa dalawang pangunahing mga kadahilanan na nabanggit sa itaas, ang mga impurities sa mga hilaw na materyales, panloob na kontaminasyon ng kagamitan, alikabok sa kapaligiran at mga error sa pagpapatakbo ay mga karaniwang dahilan din ng mga depekto ng butil.

Paano matukoy at makontrol ang mga depekto ng butil?

Ang pagtuklas ng mga depekto ng butil ay pangunahing umaasa sa high-precision microscopy technology. Ang pag-scan ng electron microscopy (SEM) ay naging isang pangunahing tool para sa pagtukoy ng depekto dahil sa mataas na resolution at mga kakayahan sa imaging, na may kakayahang ibunyag ang morpolohiya, laki at pamamahagi ng maliliit na particle. Ang atomic force microscopy (AFM) ay nagmamapa ng three-dimensional na topograpiya sa ibabaw sa pamamagitan ng pag-detect ng mga interatomic na pwersa at may napakataas na katumpakan sa nanoscale defect detection. Ang mga optical microscope ay ginagamit para sa mabilis na pag-screen ng mas malalaking depekto.

Upang makontrol ang mga depekto ng butil, maraming mga hakbang ang kailangang gawin.

1. Tiyak na kontrolin ang mga parameter tulad ng rate ng pag-ukit, kapal ng deposition, temperatura at presyon.

2. Gumamit ng mataas na kadalisayan na hilaw na materyales para sa paggawa ng semiconductor wafer.

3. Mag-ampon ng high-precision at high-stability na kagamitan at magsagawa ng regular na pagpapanatili at paglilinis.

4. Pahusayin ang mga kasanayan sa operator sa pamamagitan ng espesyal na pagsasanay, gawing pamantayan ang mga kasanayan sa pagpapatakbo, at palakasin ang pagsubaybay at pamamahala sa proseso.

Kinakailangang komprehensibong pag-aralan ang mga sanhi ng mga depekto ng butil, tukuyin ang mga punto ng kontaminasyon at kumuha ng mga naka-target na solusyon upang epektibong mabawasan ang saklaw ng mga depekto ng butil.
