Anong Mga Tungkulin ang Ginagampanan ng Proseso ng Pagsusupil?

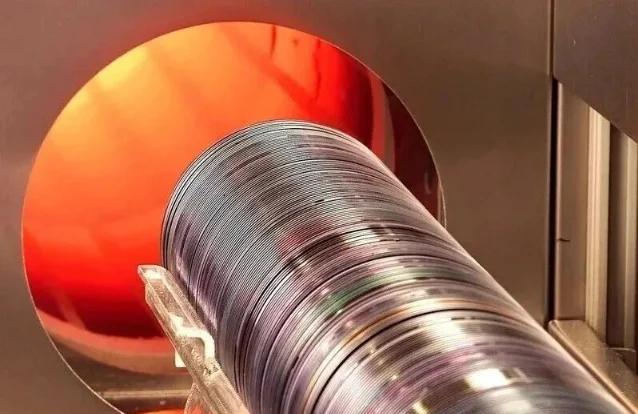

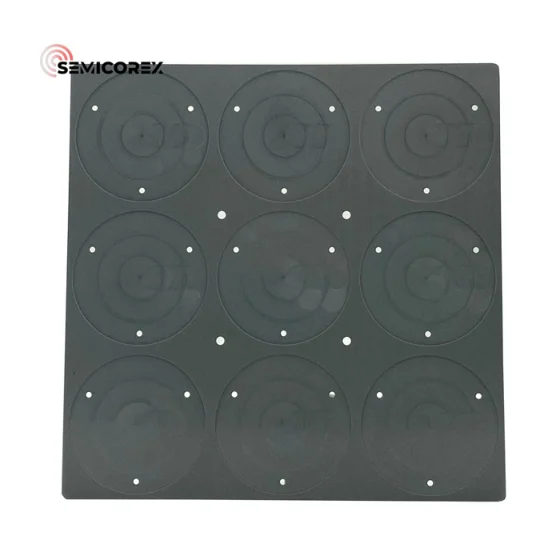

Sa paggawa ng wafer, ang paggamot sa pagsusubo ay isang kailangang-kailangan na hakbang sa pagproseso. Ang Annealing ay mahalagang isang kontroladong proseso ng paggamot sa init, na kinabibilangan ng pag-init ng mga silicon na wafer sa isang partikular na temperatura (karaniwan ay nasa pagitan ng 600°C at 1200°C), na pinipigilan ang mga ito sa isang tiyak na tagal, at pinapalamig ang mga ito sa naaangkop na bilis. Hindi nito binabago ang macroscopic na hugis ng mga wafer ngunit inaayos at ino-optimize ang kanilang mga panloob na microstructure.

Mga Pag-andar ng Annealing

Sa pamamagitan ng tumpak na pag-regulate ng mga profile ng heating at cooling, ang proseso ng annealing ay maaaring mag-activate ng mga dopant atoms, mag-aayos ng pinsala sa sala-sala, mapawi ang panloob na stress, at mapabuti ang electrical reliability ng mga wafer. Ang mga kritikal na pagpapahusay sa pagganap na ito ay naglalagay ng matibay na pundasyon para sa kasunod na pagpoproseso ng wafer, na nagsisilbing pangunahing kinakailangan upang matiyak ang pangmatagalang matatag na operasyon ng mga end-use na semiconductor device sa ilalim ng mga sitwasyong may mataas na kapangyarihan at high-integration.

1. Pag-activate ng Dopant Atoms

Sa panahon ng pagtatanim ng ion, ang mga high-energy na dopant atoms (hal., boron, phosphorus, arsenic) ay itinutulak sa silicon lattice na parang mga bala. Karamihan sa mga atom ay nakulong sa mga interstitial na site o mga random na posisyon sa isang electrically inactive na estado-hindi makapagbigay ng mga libreng electron o butas, at sa gayon ay nabigo na baguhin ang silicon conductivity. Nagbibigay ang Annealing ng sapat na thermal energy upang paganahin ang mga interstitial atom na ito na lumipat, sakupin ang mga bakanteng lattice site na nilikha ng pinsala sa implantation, at isama sa crystal lattice. Ang prosesong ito ay kilala bilang substitutional activation. Tanging ang mga naka-activate na dopant lamang ang nag-aambag ng mga carrier ng libreng bayad upang bumuo ng mga PN junction o conductive channel. Nang walang pagsusubo, ang mga impurities na itinanim ay umiiral lamang nang pisikal sa loob ng silikon na may hindi gaanong epekto sa pagganap ng kuryente.

2. Pag-aayos ng Pinsala ng Sala-sala

Inililipat ng high-energy ion implantation ang mga silicon na atom mula sa mga lattice site, na bumubuo ng maraming bakante, interstitial, at kahit isang amorphous na layer na ilang hanggang sampu-sampung nanometer ang kapal sa ibabaw ng wafer. Ang ganitong mga may sira na sala-sala ay dumaranas ng mababang kadaliang mapakilos ng carrier at matinding pagtagas ng kasalukuyang. Sa panahon ng pagsusubo, ang thermal energy ay nag-trigger ng vibration, diffusion, at rearrangement ng mga silicon atoms. Ang mga amorphous na rehiyon ay nagre-recrystallize sa pamamagitan ng solid-phase epitaxy upang maibalik ang halos perpektong single-crystal na istruktura, na kahalintulad sa muling paglalagay ng isang crater-pitted na kalsada upang mabawi ang patag at integridad ng istruktura.

3. Pag-alis ng Panloob na Stress

Naiipon ang thermal at mekanikal na stress sa mga silicon na wafer sa panahon ng mataas na temperatura na oksihenasyon, thin-film deposition, at mabilis na pag-ikot ng temperatura. Ang hindi naaalis na stress ay nagdudulot ng pagyuko ng wafer, mga linya ng pagdulas, pagkabigo sa pagtutok ng lithography, o kahit na pagkabali ng device. Sa pamamagitan ng mahusay na idinisenyong mga profile ng temperatura, ang pagsusubo ay nagpapahinga sa mga atomo ng sala-sala upang pantay na mailabas ang natitirang stress.

4. Pagpapahusay ng Electrical Reliability Ang ilang mga hakbang sa pagmamanupaktura ay nagpapakilala ng mga malalim na antas ng impurities gaya ng mabibigat na metal (bakal, tanso), na bumubuo ng mga recombination center sa band gap, na lubhang nagpapababa ng minority-carrier lifetime at tumataas ang leakage current. Ang high-temperature annealing ay nagtutulak sa mga dumi na ito na kumalat papasok at nakukuha ng mga layer na kumukuha sa ibabaw, na naglilinis sa mga aktibong rehiyon. Ang hakbang na ito ay partikular na kritikal para sa mga device na sensitibo sa pagtagas gaya ng mga solar cell at detector.
