Bakit Kailangang-kailangan ang Focus Ring para sa Etching Equipment？

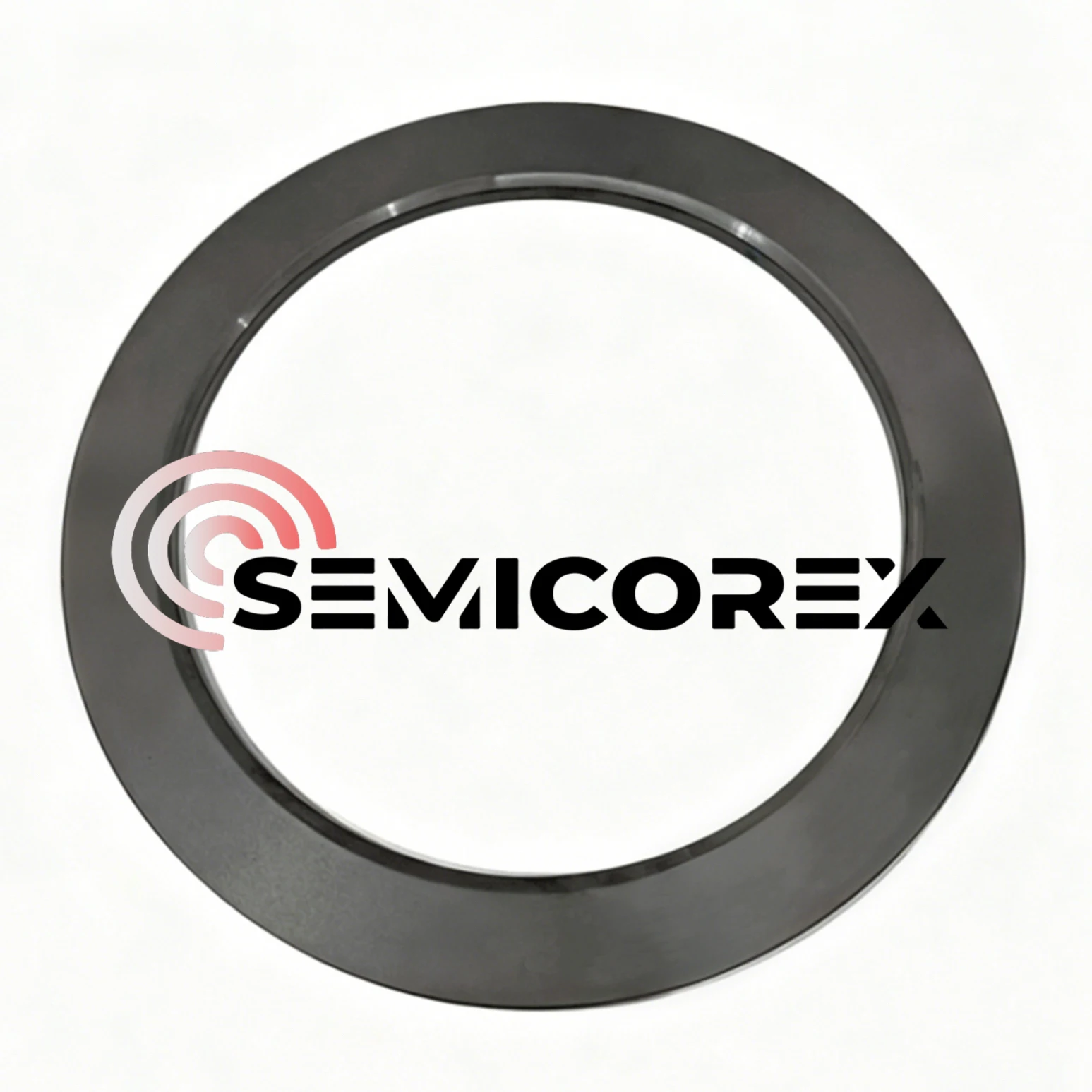

Ang focus ring, na tinutukoy din bilang compensation ring o confinement ring, ay isang kailangang-kailangan na bahagi ng kagamitan sa pag-ukit, lalo na ng plasma dry etch equipment. Ang mga proseso ng nanoscale precision etching sa modernong pagmamanupaktura ng semiconductor ay hindi makakamit kung wala ito. Ang paggamit ng focus ring ay nagsisiguro ng pagkakapareho ng etching, ginagarantiyahan ang wafer surface etch rate, pinoprotektahan ang pangunahing hardware ng etch equipment, at sa huli ay pinapabuti ang ani ng semiconductor device at binabawasan ang mga gastos sa produksyon.

Mga Pangunahing Pag-andar ng Focus Ring

1. Ino-optimize ang gilid ng electric field at pamamahagi ng plasma

Nang walang afocus ring, ang mga linya ng electric field sa gilid ng wafer ay nagiging baluktot at magkakaiba, na nagreresulta sa epekto sa gilid. Nagdudulot ito ng mga makabuluhang pagkakaiba sa density ng plasma at enerhiya ng bombardment ng ion sa pagitan ng gilid ng wafer at ng gitnang rehiyon. Ang focus ring ay nakaayos sa paligid ng wafer upang epektibong itaas ang pisikal at elektrikal na hangganan ng wafer at muling ihubog ang pamamahagi ng gilid ng plasma. Pinapakinis nito ang profile ng electric field sa gilid ng wafer, katulad ng paggawa ng "matarik na bangin" sa isang "magiliw na dalisdis." Ang pagpapahusay na ito ay lumilikha ng mas pare-parehong plasma sheath sa gilid ng wafer, na ginagabayan ang mga ion na bombahin ang buong ibabaw ng wafer sa mas patayo at pare-parehong anggulo, kabilang ang mga pinakalabas na dies.

2. Pinoprotektahan ang Electrostatic Chuck (ESC) at nagsisilbing bahagi ng process chamber

Ang mga kapaligiran sa plasma ay lubhang kinakaing unti-unti. Kung walang proteksyon mula sa focus ring, ang high-energy plasma ay direktang magbobomba at mag-uukit sa electrostatic chuck (ESC) na humahawak sa wafer. Dahil ang mga ESC ay karaniwang gawa sa mga mamahaling materyales tulad ng alumina ceramic, ang kanilang kapalit na halaga ay napakataas. Ang focus ring, bilang isang napapalitang consumable,  ay gumaganap bilang isang bahagi ng pagsasakripisyo para protektahan ang mga mas kritikal na bahagi ng kagamitan at bawasan ang mga nauugnay na gastos. Ang mga focus ring ay karaniwang gawa sa silicon, quartz, silicon carbide, at iba pang materyal na katugma sa proseso. Ang mga particle na nabuo mula sa pagguho nito ay may mas maliit na epekto sa proseso kaysa sa mga metal na contaminant (hal., aluminum, sodium) na inilabas ng mga eroded na materyales ng ESC. Epektibo nitong binabawasan ang panganib ng kontaminasyon ng chamber at wafer ng mga particle o mga byproduct ng reaksyon, sa gayo'y pinapaliit ang mga depekto sa produkto.

3. Binabayaran ang mga pagkakaiba-iba ng kapal ng wafer

Ang tuktok na ibabaw ng focus ring ay karaniwang idinisenyo upang maging kapantay ng ibabaw ng wafer. Tinitiyak nito ang pare-parehong espasyo mula sa itaas na electrode hanggang sa wafer surface at sa focus ring surface, na tumutulong na bumuo ng pare-parehong electric field sa buong lugar at maiwasan ang pagbaluktot ng electric field na dulot ng mga pagkakaiba sa taas.

Ang focus ring ay unti-unting inukit ng plasma nang mas payat habang pinoproseso. Ang pinanipis na focus ring ay nagdudulot ng pag-anod ng proseso: habang bumababa ang taas ng focus ring dahil sa erosion, humihina ang kakayahan nitong i-confine ang gilid ng electric field, at unti-unting nagbabago ang performance ng proseso sa wafer edge (hal., etch rate, profile). Para sa kadahilanang ito, ang focus ring ay dapat na palitan ng pana-panahon batay sa process throughput (hal., accumulated RF hours).

Ang iba't ibang proseso ng etch (silicon etch, oxide etch, metal etch) ay maaaring gumamit ng mga focus ring na gawa sa iba't ibang materyales (hal., monocrystalline silicon, quartz,silikon karbid, ceramic) upang tumugma sa mga rate ng etch at mabawasan ang kontaminasyon. Sa ilang advanced na tool, sinusubaybayan ng advanced process control (APC) software ang tagal ng paggamit ng focus ring at maaaring mabayaran ang mga epekto ng erosion sa pamamagitan ng fine-tuning na mga parameter ng proseso (hal., power, pressure), pagpapahaba ng buhay ng serbisyo habang pinapanatili ang katatagan ng proseso.
