Ang yunit sa semiconductor: Angstrom

Ano ang Angstrom?

Ang Angstrom (simbolo: Å) ay isang napakaliit na yunit ng haba, pangunahing ginagamit upang ilarawan ang sukat ng mga microscopic phenomena, tulad ng mga distansya sa pagitan ng mga atomo at molekula o ang kapal ng mga manipis na pelikula sa paggawa ng wafer. Ang isang angstrom ay katumbas ng \(10^{-10}\) metro, na katumbas ng 0.1 nanometer (nm).

Upang mailarawan ang konseptong ito nang mas intuitive, isaalang-alang ang sumusunod na pagkakatulad: Ang diameter ng buhok ng tao ay humigit-kumulang 70,000 nanometer, na isinasalin sa 700,000 Å. Kung akala natin 1 metro ang diameter ng Earth, ang 1 Å ay inihahambing sa diameter ng maliit na butil ng buhangin sa ibabaw ng Earth.

Sa pagmamanupaktura ng integrated circuit, partikular na kapaki-pakinabang ang angstrom dahil nagbibigay ito ng tumpak at maginhawang paraan upang ilarawan ang kapal ng sobrang manipis na mga layer ng pelikula, tulad ng silicon oxide, silicon nitride, at doped layers. Sa pagsulong ng teknolohiya ng proseso ng semiconductor, ang kakayahang kontrolin ang kapal ay umabot sa antas ng mga indibidwal na atomic layer, na ginagawa ang angstrom na isang kailangang-kailangan na yunit sa larangan.

Sa pagmamanupaktura ng integrated circuit, ang paggamit ng mga angstrom ay malawak at mahalaga. Ang pagsukat na ito ay gumaganap ng isang mahalagang papel sa mga pangunahing proseso tulad ng manipis na film deposition, etching, at ion implantation. Nasa ibaba ang ilang karaniwang mga senaryo:

1. Kontrol sa Kapal ng Manipis na Pelikula

Ang mga manipis na materyales sa pelikula, tulad ng silicon oxide (SiO₂) at silicon nitride (Si₃N₄), ay karaniwang ginagamit bilang mga insulating layer, mask layer, o dielectric layer sa paggawa ng semiconductor. Ang kapal ng mga pelikulang ito ay may mahalagang epekto sa pagganap ng device.

Halimbawa, ang gate oxide layer ng isang MOSFET (metal oxide semiconductor field-effect transistor) ay karaniwang ilang nanometer o kahit ilang angstrom ang kapal. Kung ang layer ay masyadong makapal, maaari nitong pababain ang pagganap ng device; kung ito ay masyadong manipis, maaari itong humantong sa pagkasira. Ang mga teknolohiyang chemical vapor deposition (CVD) at atomic layer deposition (ALD) ay nagbibigay-daan sa pag-deposition ng mga manipis na pelikula na may katumpakan sa antas ng angstrom, na tinitiyak na ang kapal ay nakakatugon sa mga kinakailangan sa disenyo.

2. Kontrol sa Doping

Sa teknolohiya ng pagtatanim ng ion, ang lalim ng pagtagos at dosis ng itinanim na mga ion ay makabuluhang nakakaapekto sa pagganap ng aparatong semiconductor. Ang mga angstrom ay madalas na ginagamit upang ilarawan ang pamamahagi ng lalim ng pagtatanim. Halimbawa, sa mababaw na proseso ng junction, ang lalim ng pagtatanim ay maaaring kasing liit ng sampu-sampung angstrom.

3. Katumpakan ng Pag-ukit

Sa dry etching, ang tumpak na kontrol sa rate ng pag-ukit at oras ng paghinto hanggang sa antas ng angstrom ay mahalaga upang maiwasang mapinsala ang pinagbabatayan na materyal. Halimbawa, sa panahon ng pag-ukit ng gate ng isang transistor, ang labis na pag-ukit ay maaaring magresulta sa pagkasira ng pagganap.

4. Teknolohiya ng Atomic Layer Deposition (ALD).

Ang ALD ay isang pamamaraan na nagbibigay-daan sa pag-deposition ng mga materyales nang isang atomic layer sa isang pagkakataon, na ang bawat cycle ay karaniwang bumubuo ng film na kapal na 0.5 hanggang 1 Å lamang. Ang teknolohiyang ito ay partikular na kapaki-pakinabang para sa paggawa ng mga ultra-thin na pelikula, tulad ng mga gate dielectric na ginagamit sa high-dielectric constant (High-K) na materyales.

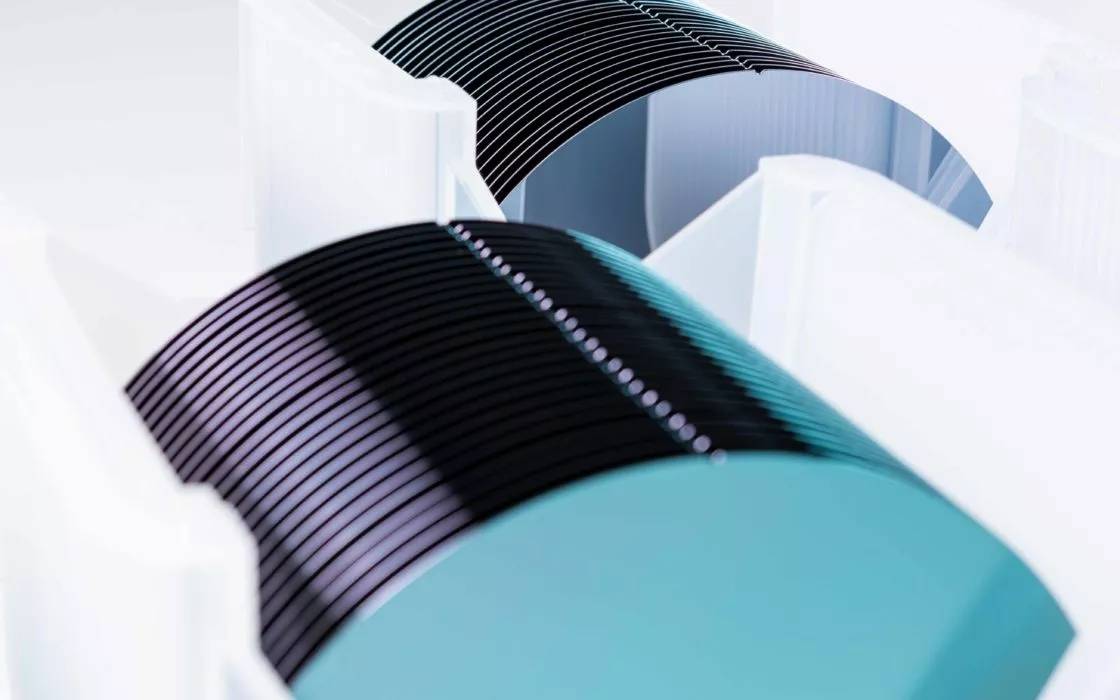

Nag-aalok ang Semicorex ng mataas na kalidadsemiconductor wafers. Kung mayroon kang anumang mga katanungan o kailangan ng karagdagang mga detalye, mangyaring huwag mag-atubiling makipag-ugnayan sa amin.
