SiGe at Si Selective Etching Technology

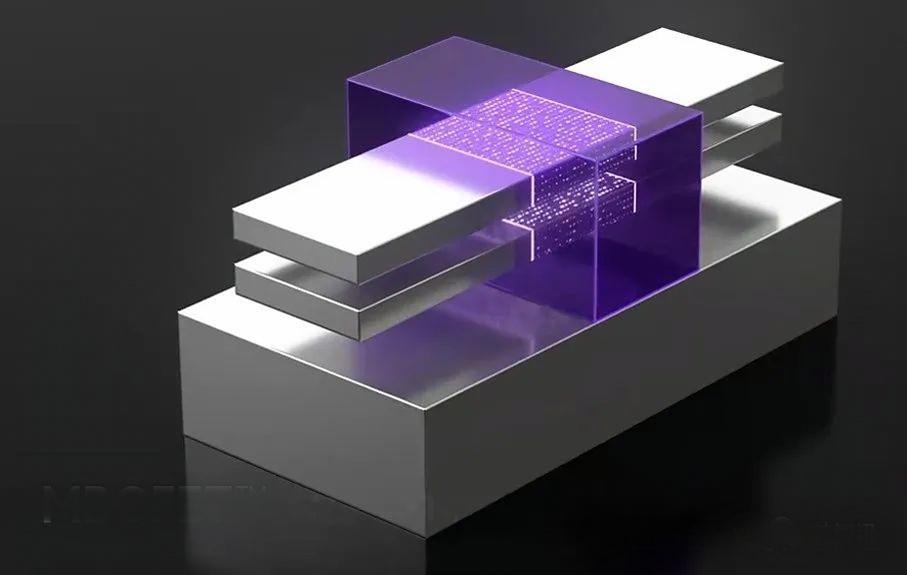

Ang Gate-All-Around FET (GAAFET), bilang isang susunod na henerasyong arkitektura ng transistor na nakahanda upang palitan ang FinFET, ay nakakuha ng makabuluhang atensyon para sa kakayahang magbigay ng higit na mataas na electrostatic na kontrol at pinahusay na pagganap sa mas maliliit na dimensyon. Ang isang kritikal na hakbang sa paggawa ng mga n-type na GAAFET ay nagsasangkot ng high-selectivityukitng SiGe:Si stack bago ang pag-deposition ng mga panloob na spacer, pagbuo ng mga silicon na nanosheet at paglabas ng mga channel.

Ang artikulong ito ay sumasalamin sa pumipilimga teknolohiya ng pag-ukitkasangkot sa prosesong ito at nagpapakilala ng dalawang nobelang pamamaraan ng pag-ukit—high oxidative gas plasma-free etching at atomic layer etching (ALE)—na nag-aalok ng mga bagong solusyon para sa pagkamit ng mataas na katumpakan at selectivity sa SiGe etching.

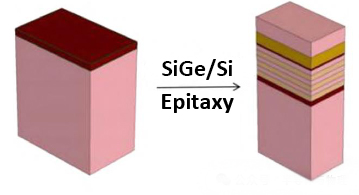

SiGe Superlattice Layers sa GAA Structures

Sa disenyo ng mga GAAFET, para mapahusay ang performance ng device, ang mga alternating layer ng Si at SiGe ayepitaxially lumago sa isang silikon substrate, na bumubuo ng multilayer na istraktura na kilala bilang isang superlattice. Ang mga layer ng SiGe na ito ay hindi lamang nag-aayos ng konsentrasyon ng carrier ngunit nagpapabuti din ng kadaliang kumilos ng elektron sa pamamagitan ng pagpapakilala ng stress. Gayunpaman, sa kasunod na mga hakbang sa proseso, ang mga layer ng SiGe na ito ay kailangang tumpak na alisin habang pinapanatili ang mga layer ng silicon, na nangangailangan ng lubos na pumipili ng mga teknolohiya ng pag-ukit.

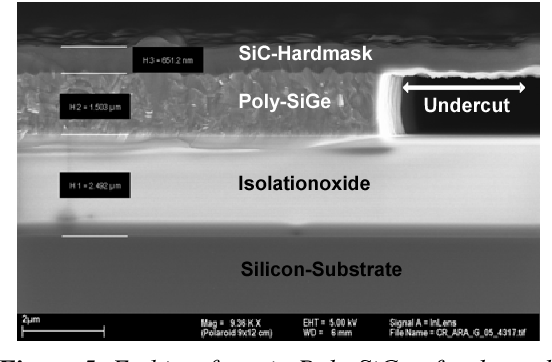

Mga Paraan para sa Selective Etching ng SiGe

High Oxidative Gas Plasma-Free Etching

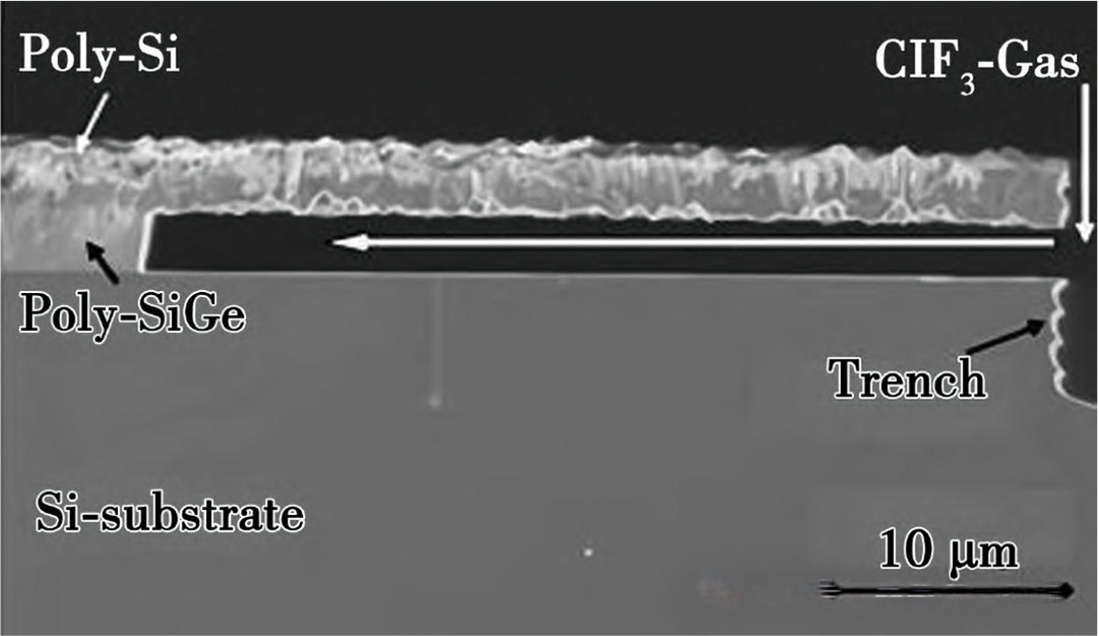

Ang pagpili ng ClF3 gas: Ang pamamaraang ito ng etching ay gumagamit ng mataas na oxidative na mga gas na may matinding selectivity, tulad ng ClF3, na nakakamit ng SiGe:Si selectivity ratio na 1000-5000. Maaari itong makumpleto sa temperatura ng silid nang hindi nagdudulot ng pinsala sa plasma.

Episyente sa mababang temperatura: Ang pinakamainam na temperatura ay nasa paligid ng 30°C, na napagtatanto ang high-selectivity etching sa ilalim ng mababang temperatura, pag-iwas sa mga karagdagang pagtaas ng thermal budget, na napakahalaga para sa pagpapanatili ng performance ng device.

Tuyong kapaligiran: Ang kabuuanproseso ng pag-ukitay isinasagawa sa ilalim ng ganap na tuyo na mga kondisyon, inaalis ang panganib ng pagdirikit ng istraktura.

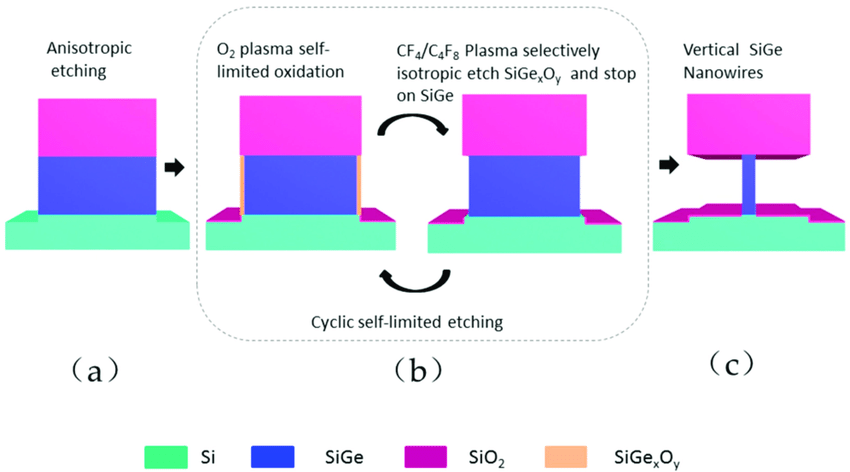

Atomic Layer Etching (ALE)

Mga katangiang naglilimita sa sarili: Ang ALE ay isang two-step cyclicteknolohiya ng pag-ukit, kung saan unang binago ang ibabaw ng materyal na iuukit, at pagkatapos ay aalisin ang binagong layer nang hindi naaapektuhan ang mga hindi nabagong bahagi. Ang bawat hakbang ay self-limiting, tinitiyak ang katumpakan sa antas ng pag-alis ng ilang atomic layer sa isang pagkakataon.

Paikot na pag-ukit: Ang nabanggit na dalawang hakbang ay paulit-ulit na umiikot hanggang sa makamit ang nais na lalim ng pag-ukit. Ang prosesong ito ay nagbibigay-daan sa ALE na makamitatomic-level precision ukitsa maliit na laki ng mga lukab sa panloob na mga dingding.
