Nakabatay sa Carbon Thermal Field System

● 2026-07-02 ● - ● Mag-iwan ako ng mensahe

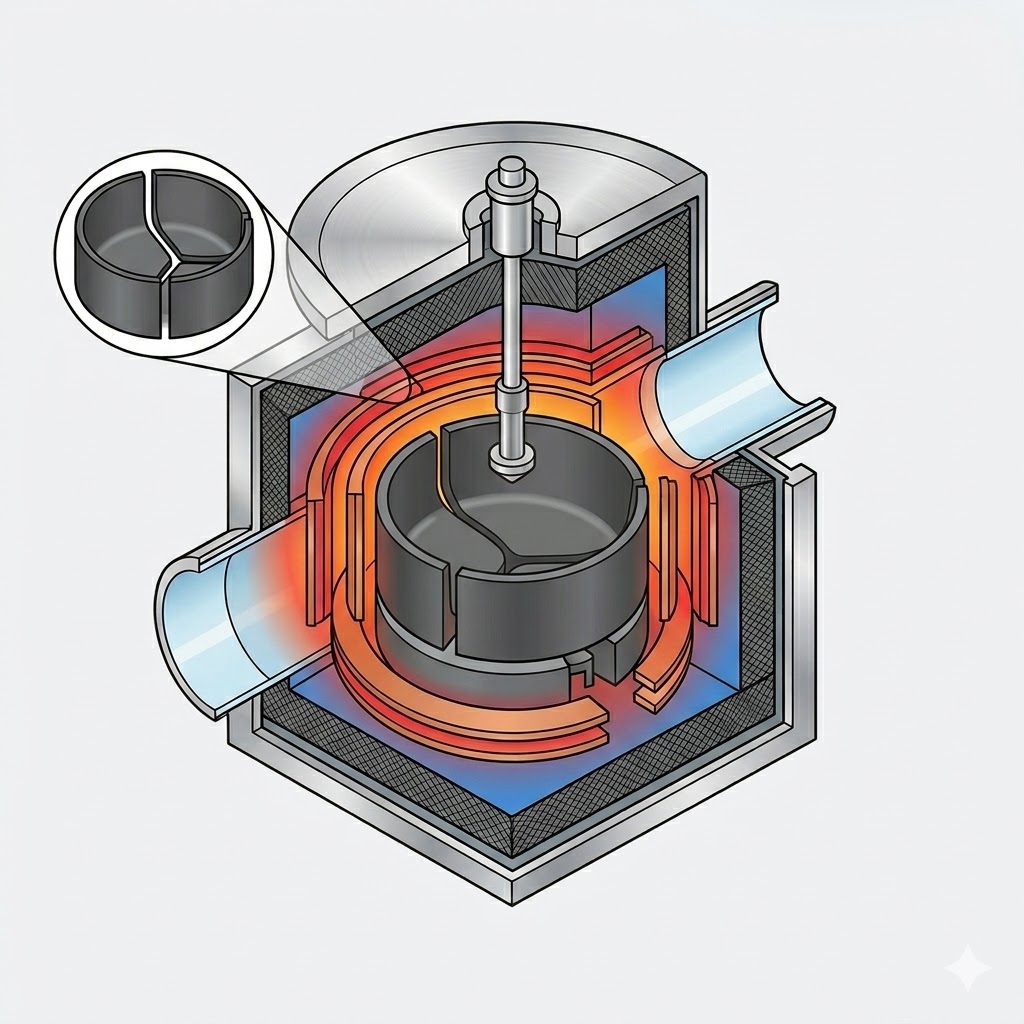

1. Ang Tungkulin ng Carbon-Based Thermal Fields ay Umunlad mula sa Insulation Components hanggang sa Process Window Regulator

Ang halaga ng isang thermal field na nakabatay sa carbon ay umaabot nang higit pa sa tradisyonal na thermal insulation. Sa modernong mga sistema ng paglaki ng kristal, ito ay gumagana bilang isang komprehensibong platform ng kontrol sa proseso na direktang nakakaimpluwensya sa kalidad ng kristal, produktibidad, at mga gastos sa pagpapatakbo. Ang mga pangunahing tungkulin nito ay maaaring buod sa apat na antas:

Functional Level	Pangunahing Pag-andar	Mga Pangunahing Tagapagpahiwatig ng Pagganap

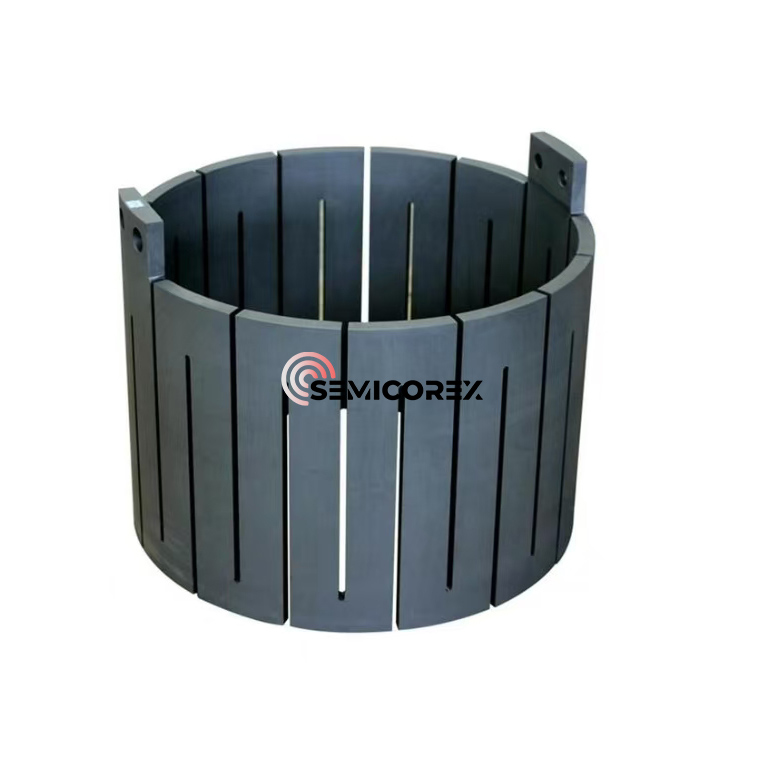

Structural Support	Mga sumusuportamga crucibles ng kuwarts, mga pampainit, mga kalasag sa init, atinsulation cylindersupang matiyak ang mekanikal na katatagan ng malalaking sistema ng thermal field.	Laki ng furnace, mga sukat ng thermal field, laki ng crucible, at kapasidad sa pag-charge
Pamamahagi ng init	Kinokontrol ang radiation, conduction, at convection pathway, na kinokontrol ang thermal balance sa pagitan ng interface ng pagtunaw at paglago ng kristal.	Gradient ng temperatura, hugis ng interface, bilis ng paghila, at pagkonsumo ng enerhiya
Pamamahala ng Daloy ng Gas	Ginagabayan ang daloy ng argon at, sa mga sistema ng SiC PVT, transportasyon ng vapor-phase na materyal habang inaalis ang mga pabagu-bagong species gaya ng SiO at CO.	Mga katangian ng flow field, oxygen at carbon impurity level, deposit formation, at thermal field lifetime
Kontrol sa Kalidad	Nakakaimpluwensya sa konsentrasyon ng oxygen, konsentrasyon ng carbon, pagkakapareho ng resistivity, density ng dislokasyon, pamamahagi ng stress, at katatagan ng istraktura ng kristal.	N-type na silicon compatibility, SiC polytype control, at defect management

Ang mga detalye ng kagamitan na available sa publiko ay nagpapahiwatig na ang teknolohiya ng paglago ng kristal na photovoltaic Czochralski (CZ) ay pumasok sa isang bagong yugto na nailalarawan sa pamamagitan ng mas malalaking furnace, mas malalaking thermal field, tumaas na kapasidad sa pag-charge, matalinong paghila ng kristal, at advanced na low-oxygen control.

Ayon sa nai-publish na mga detalye, ang ilang mga advanced na sistema ng paglaki ng kristal ay nagtatampok ng pangunahing laki ng silid na Φ1700 × 2100 mm at sumusuporta sa mga thermal field na hanggang 42 pulgada ang lapad. Kasama sa mga katugmang laki ng crucible ang 33, 37, 40, at 42 na pulgada, na tumutugma sa mga kapasidad ng pagsingil na humigit-kumulang 700 kg, 1000 kg, 1200 kg, at 1300 kg, ayon sa pagkakabanggit.

Bilang karagdagan, ang mga system na ito ay nagpapakita ng mga makabuluhang pagpapabuti sa kahusayan sa pagpapatakbo, kabilang ang:

· Constant-diameter growth power consumption na kasingbaba ng 42 kW

· Pagkonsumo ng pampalamig na tubig na kasing baba ng 20 m³/h

· Araw-araw na kristal na output na higit sa 200 kg

· Pagkatugma sa teknolohiyang Continuous Czochralski (CCz) at mga configuration ng paglago ng kristal na tinulungan ng magnetic field

Ang mga pag-unlad na ito ay nagpapahiwatig na ang disenyo ng thermal field ay naging isang kritikal na kadahilanan sa pagtukoy ng kalidad ng kristal, kahusayan sa produksyon, at pangkalahatang gastos sa pagmamanupaktura.

2. Mga Dimensyon ng Furnace

2.1 Photovoltaic CZ Single Crystal Growth Furnace

Ang scaling ng CZ crystal growth furnace ay nagsasangkot ng higit pa kaysa sa simpleng pagtaas ng mga dimensyon ng furnace. Ang matagumpay na malakihang disenyo ng furnace ay nangangailangan ng coordinated optimization ng mga sumusunod na parameter:

· Diyametro ng pangunahing silid

· Auxiliary chamber taas

· Mga sukat ng pagbubukas ng lalamunan

· Laki ng tunawan

· Heat shield clearance

· Mga interface ng pagpapakain

· Mga daanan ng vacuum at tambutso

Ang karaniwang lohika ng engineering sa likod ng malakihang disenyo ng furnace ay ibinubuod sa ibaba:

Parameter	Kahalagahan ng Engineering	Epekto sa Thermal Field Performance
Diameter ng Pangunahing Kamara	Tinutukoy ang maximum na diameter ng thermal field, kapal ng pagkakabukod, at mga sukat ng pampainit.	Ang mga malalaking silid ay nagdaragdag ng thermal inertia, na nagreresulta sa mas mabagal na pagtugon sa temperatura.
Laki ng Pagbubukas ng lalamunan	Tinutukoy ang mga pinapayagang sukat ng mga crystal rod, heat shield, guide cylinder, at upper shaft assemblies.	Nililimitahan ng napakaliit na lalamunan ang thermal field at flexibility ng disenyo ng istrakturang gumagabay sa daloy.
Taas ng Auxiliary Chamber	Tinutukoy ang kakayahan sa haba ng kristal, espasyo sa paglamig, at oras ng ikot ng pagkuha ng kristal.	Sinusuportahan ng mas mataas na taas ang mas mahabang paglaki ng kristal at mas mataas na potensyal sa produksyon.

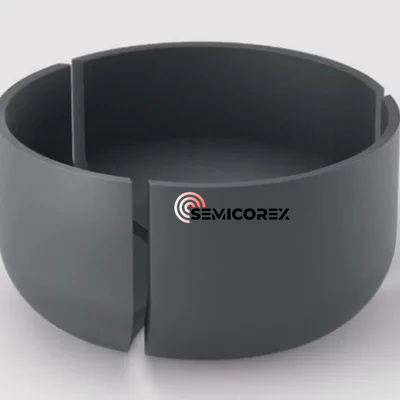

Diameter ng Crucible	Tinutukoy ang paunang kapasidad ng pag-charge, lalim ng pagkatunaw, at lugar ng pagkatunaw ng oxygen.	Ang mas malalaking crucibles ay nagpapataas ng produktibidad ngunit ginagawang mas mahirap ang pagkontrol sa oxygen.
Panlabas na Interface sa Pagpapakain	Pinapagana ang OCz, CCz, o maramihang pagpapatakbo ng recharge.	Pinapalawak ang mga ikot ng produksyon at pinatataas ang output, ngunit pinapataas din ang mga panganib sa akumulasyon ng karumihan.

Dalawang magkaibang sukatan ng pagsingil ang dapat makilala:

Kapasidad ng Paunang Pagsingil

Ito ay tumutukoy sa dami ng hilaw na materyal na na-load sa crucible sa isang pagkakataon at direktang tinutukoy ng laki ng crucible. Ang mga detalye ng kagamitan na magagamit sa publiko ay karaniwang nagpapahiwatig ng mga kapasidad mula 700 kg hanggang 1300 kg.

Kabuuang Kapasidad ng Pagsingil sa bawat Kampanya ng Furnace

Kabilang dito ang maraming recharge cycle o tuluy-tuloy na pagpapatakbo ng pagpapakain sa panahon ng isang kumpletong pagtakbo ng produksyon. Bilang resulta, ang kabuuang materyal na naproseso sa panahon ng isang furnace campaign ay maaaring mas mataas kaysa sa paunang singil.

Halimbawa, ang mga paghahambing sa industriya na isiniwalat sa mga pampublikong dokumento ng prospektus ay nagpapahiwatig na:

· Ang isang 32-pulgadang thermal field ay maaaring magproseso ng hanggang 3000 kg ng materyal sa bawat kampanya ng furnace.

· Ang isang 36-pulgadang thermal field ay maaaring magproseso ng hanggang 3500 kg ng materyal sa bawat kampanya ng furnace.

Ang mga halagang ito ay kumakatawan sa kabuuang produksyon sa panahon ng isang buong operating cycle kaysa sa isang beses na kapasidad sa paglo-load ng crucible.

2.2 SiC PVT Crystal Growth Furnace

Ang pag-scale ng silicon carbide (SiC) PVT crystal growth furnace ay higit na mas mahirap kaysa sa pagpapalaki ng mga conventional silicon CZ system.

Hindi tulad ng proseso ng Czochralski, ang mga kristal ng SiC ay hindi lumaki mula sa isang molten phase. Sa halip, umaasa ang Physical Vapor Transport (PVT) sa sublimation ng SiC source powder sa napakataas na temperatura. Ang nabuong vapor species ay dinadala kasama ng axial temperature gradient at pagkatapos ay nag-crystallize sa medyo mas malamig na SiC seed crystal.

Ang isang pag-aaral na inilathala ng Royal Society of Chemistry (RSC, 2026) sa 150 mm SiC PVT crystal growth ay naglalarawan sa thermal system na binubuo ng limang pangunahing bahagi:

· Nadama ang thermal insulation

· Graphite crucible

· SiC seed crystal

· SiC pinagmulang materyal

· Panlaban pampainit

Sa panahon ng paglaki ng kristal, ang pinagmulang pulbos ay nagsa-sublimate sa ilalim ng mataas na temperatura, na gumagawa ng mga vapor-phase na species na lumilipat paitaas sa ilalim ng gradient ng temperatura bago magdeposito sa mas mababang temperatura na seed crystal upang bumuo ng isang kristal.

Dahil dito, ang pagtaas ng laki ng isang SiC PVT furnace ay hindi lamang isang bagay ng pagkamit ng mas mataas na temperatura. Ang mga pangunahing hamon sa engineering ay kinabibilangan ng:

a. Pagpapanatili ng sapat na gradient ng temperatura ng eheupang patuloy na himukin ang proseso ng sublimation–transport–crystallization.

b. Pag-minimize ng radial temperature gradientsupang mabawasan ang thermal stress, maiwasan ang pag-crack ng kristal, at sugpuin ang pagbabago ng polytype.

c. Pagpapanatili ng katatagan ng thermal fieldsa buong proseso ng paglaki habang ang pinagmulang pulbos ay unti-unting natupok.

d. Pagpapanatili ng isang nakokontrol na interface ng paglago ng kristalsa panahon ng paglipat sa 8-inch at hinaharap na 12-inch SiC wafer production.

Kung ikukumpara sa paglaki ng kristal na silikon, ang thermal field sa mga sistema ng SiC PVT ay dapat magbigay ng makabuluhang mas mataas na katatagan ng temperatura at mas tumpak na kontrol sa thermal, na ginagawang isa sa mga pinaka kritikal na teknolohiya ang disenyo ng thermal field para sa produksyon ng malalaking SiC crystal.

3. Kritikal na Pagsasama sa Pagitan ng Disenyo ng Kagamitan at Thermal Field Performance

Ang pakikipag-ugnayan sa pagitan ng pagsasaayos ng furnace, disenyo ng thermal field, kalidad ng kristal, at gastos sa pagmamanupaktura ay maaaring ibuod tulad ng sumusunod:

Variable ng Kagamitan / Proseso	Tugon sa Thermal Field	Tugon sa Kalidad ng Crystal	Epekto sa Gastos
Mas Malaking Laki ng Furnace	Mas mataas na thermal inertia at mas mahabang daanan ng daloy ng gas	Mas mahirap mapanatili ang pagkakapareho ng temperatura ng radial	Mas mataas na kapasidad ng produksyon ngunit tumaas ang mga gastos sa pagkomisyon
Mas Malaking Thermal Field	Pinahusay na thermal insulation na may pinababang pagkawala ng init	Mas mapanghamong kontrol ng oxygen at carbon impurity	Mas mababang halaga ng depreciation sa bawat wafer ngunit mas mataas na halaga ng bahagi ng thermal field
Mas Malaking Crucible	Tumaas na dami ng natutunaw at mas malaking oxygen dissolution mula sa mga crucible wall	Mas mataas na panganib ng pagbabagu-bago ng konsentrasyon ng oxygen at pagkakaiba-iba ng resistivity	Mas malaking kapasidad sa pagsingil at pinababang gastos sa produksyon kada kilo
Mas Malalim na Posisyon ng Heat Shield	Pinahusay na paglamig ng kristal at pagtaas ng gradient ng temperatura ng ehe (G)	Mas mataas na potensyal na bilis ng paghila ngunit nadagdagan ang panganib sa kawalan ng katatagan ng interface	Pinahusay na produktibo habang nangangailangan ng mas mahigpit na kontrol sa pagkabasag ng kristal
Tumaas na Argon Flow Rate	Mas malakas na pag-alis ng impurity at pinahusay na convective heat transfer	Mas mababa ang konsentrasyon ng oxygen at carbon ngunit potensyal na mas malaking pagbabago sa temperatura	Tumaas na pagkonsumo ng argon at mas mataas na mga kinakailangan sa vacuum pumping
Pinababang Presyon ng Furnace	Pinahusay na pagsingaw at pag-aalis ng pabagu-bago ng isip	Binagong mekanismo ng deposition at back-diffusion	Mas mataas na mga kinakailangan para sa pagganap ng exhaust system at pagiging maaasahan ng sealing
Mas Mataas na Bilis ng Paghila	Tumaas na latent heat release na nangangailangan ng mas malakas na kapasidad sa paglamig	Mas malaking pagkakaiba-iba ng V/G at mas mataas na panganib sa dislokasyon	Mas mataas na throughput na may potensyal na pagbawas sa ani ng produksyon
Multi-Zone Heater Control	Pinahusay na pagkontrol sa field ng temperatura	Mas mahusay na pag-optimize ng hugis ng kristal na interface at transportasyon ng oxygen	Tumaas na pagiging kumplikado ng kagamitan at gastos sa pagkomisyon
Magnetic Field / CCz Technology	Mas matatag na melt convection at tuluy-tuloy na pagpapakain	Pinahusay na kontrol sa mababang oxygen at pagkakapareho ng resistivity	Mas mataas na pamumuhunan sa kapital habang pinapagana ang advanced na N-type na produksyon ng silikon
Multi-Zone SiC Thermal Field	Independent optimization ng axial driving force at radial temperature uniformity	Nabawasan ang polytype transition, dislocation density, at crystal cracking	Mas mataas na crystal yield na may mas mataas na control system complexity

Ang patuloy na ebolusyon ng mga kagamitan sa paglaki ng kristal ay nagpapakita na ang thermal field ay hindi na isang passive structural assembly. Sa halip, naging integrated process-control system ito na sabay na namamahala sa heat transfer, fluid dynamics, mass transport, impurity distribution, at crystal quality.

Habang patuloy na tumataas ang mga diameter ng wafer at nagiging mas advanced ang mga materyales ng semiconductor, ang mga future thermal field system ay lalong aasa sa digital simulation, multi-physics optimization, intelligent temperature control, at customized na carbon-graphite component na disenyo upang makamit ang mas mataas na produktibidad, mas mababang densidad ng depekto, at pinahusay na kahusayan sa pagmamanupaktura.

Ang Semicorex ay nagbibigay ng isang komprehensibong portfolio ng mataas na pagganapgrapaytatkuwartsmga bahagi para sa mga advanced na thermal field system na ginagamit sa silicon at SiC crystal growth applications. Ang aming mga produkto ay ininhinyero upang maghatid ng higit na mahusay na thermal stability, pinalawig na buhay ng serbisyo, at pambihirang pagkakapare-pareho ng proseso. Para sa mga naka-customize na solusyon o karagdagang teknikal na impormasyon, mangyaring huwag mag-atubiling makipag-ugnayan sa aming engineering team.
