Porous Alumina Vacuum Chuck

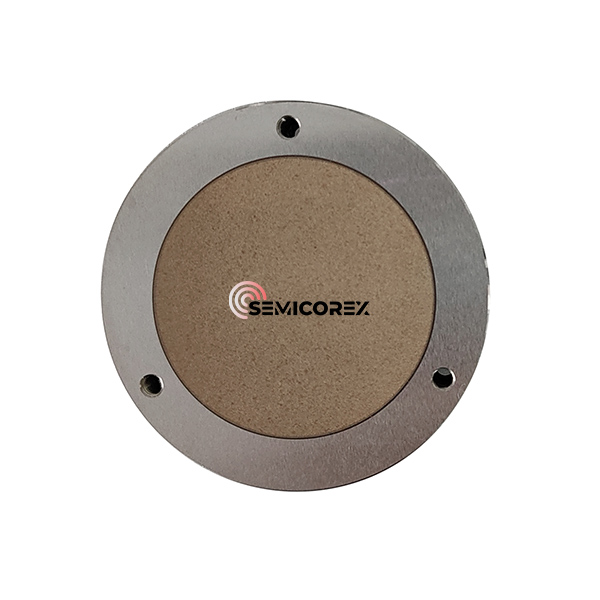

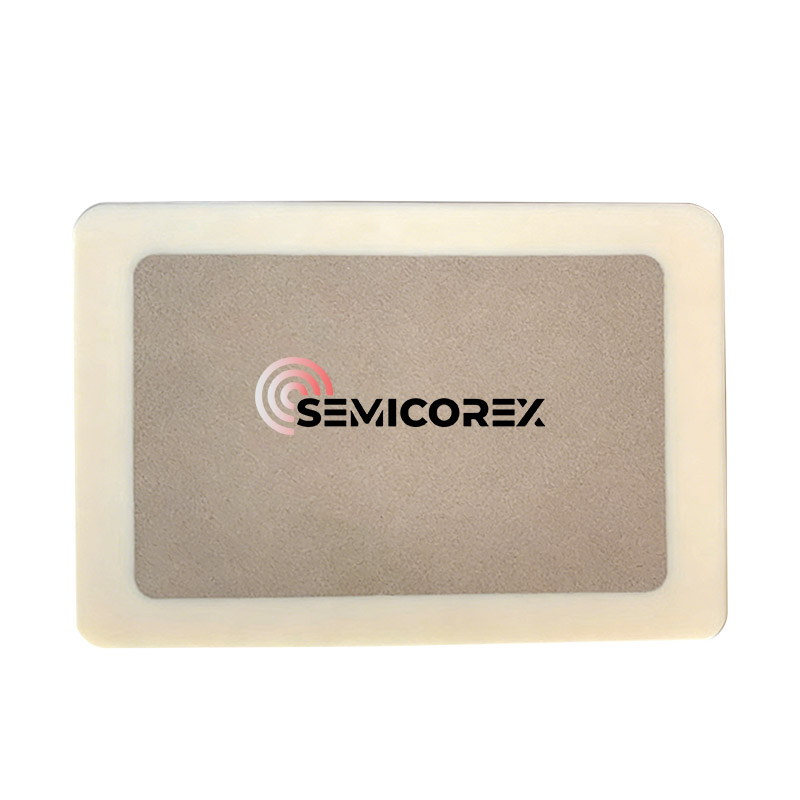

Ang Semicorex Porous Alumina Vacuum Chuck ay ang carrier platform upang ayusin ang mga produkto gamit ang vacuum suction principle, ang bahagi nito ng transfer vacuum ay karaniwang Alumina porous ceramic plate. Ang buhaghag na ceramic plate ay itinayo sa countersunk hole sa base, ang perimeter nito ay pinagbuklod at tinatakan sa base, at ang base ay ginawang makina ng mga siksik na ceramic o metal na materyales. Sa ilalim ng minus pressure sa working environment, ang chuck ay konektado sa vacuum pump sa pamamagitan ng porous na istraktura sa loob ng ceramic plate upang gumuhit ng hangin, na ginagawang ang lugar sa ibaba ng wafer ay bumubuo ng vacuum area na mas mababa kaysa sa panlabas na atmospheric pressure. Sa ilalim ng epekto ng malakas na pagkakaiba sa presyon, ang wafer ay mahigpit na nakakabit sa ibabaw ng chuck. Karaniwan, mas mataas ang antas ng vacuum sa ilalim ng wafer, mas mahigpit ang pagkakadikit sa pagitan ng chuck at workpiece, at mas malakas ang puwersa ng adsorption.

Sa industriya ng semiconductor at microelectronics, ang katumpakan ay hindi lamang isang kinakailangan—ito ang pamantayan. Ang Porous Alumina Vacuum Chuck (kilala rin bilang isang Ceramic Vacuum Chuck) ay isang kritikal na bahagi na idinisenyo upang magbigay ng pare-pareho, hindi nakakapinsalang pagsipsip para sa mga maselan na substrate sa panahon ng mga proseso ng lithography, inspeksyon, at dicing.

Ano ang isang Porous Alumina Vacuum Chuck?

Hindi tulad ng mga tradisyunal na metal chuck na gumagamit ng machined grooves upang gumawa ng suction, ang isang porous na ceramic chuck ay gumagamit ng isang espesyal na microscopic pore structure. Nagbibigay-daan ito sa vacuum pressure na maipamahagi nang pantay-pantay sa buong ibabaw ng workpiece, na pumipigil sa "dimpling" o deformation na kadalasang nakikita sa mga grooved na disenyo.

Pangunahing Teknikal na Pagtutukoy

Upang maunawaan ang pagganap ng mga sangkap na ito, tinitingnan namin ang mga materyal na katangian ng mataas na kadalisayan na Al2O3:

Bakit Pumili ng Porous Alumina kaysa sa Tradisyunal na Materyales?

1. Superior Flatness at Uniformity

Tinitiyak ng microscopic pore structure na ang vacuum force ay inilapat sa 100% ng contact area. Ayon sa data ng industriya, binabawasan ng pare-parehong pagsipsip ang stress ng wafer nang hanggang 40% kumpara sa tradisyonal na grooved stainless steel chucks.

2. Mataas na Thermal Stability

Ang alumina ceramics ay nagtataglay ng mababang koepisyent ng thermal expansion (CTE). Sa pagproseso ng mataas na temperatura o inspeksyon na nakabatay sa laser, pinapanatili ng chuck ang mga sukat nito, na tinitiyak na nananatiling pare-pareho ang lalim ng focus.

3. ESD at Contamination Control

Ang high-purity alumina ay chemically inert at natural na lumalaban sa corrosion. Higit pa rito, maaaring ilapat ang mga espesyal na "Black Alumina" o anti-static coating upang maiwasan ang Electrostatic Discharge (ESD), na responsable para sa halos 25% ng pagkawala ng ani ng semiconductor sa ilang kapaligiran.

Pangunahing Aplikasyon sa High-Tech Manufacturing

Semiconductor Wafer Processing

Ang pangunahing kaso ng paggamit ay nasa Photolithography at Wafer Probing. Tinitiyak ng matinding flatness (<2μm) na ang wafer ay mananatili sa loob ng makitid na depth-of-field ng mga advanced na optical system.

Thin-Film Solar Cell Production

Para sa nababaluktot o lubhang manipis na mga substrate, ang mga tradisyonal na vacuum channel ay maaaring magdulot ng pisikal na pinsala. Ang "breathable" na ibabaw ng porous na ceramic ay gumaganap bilang isang malumanay na air cushion o suction plate, na nagpoprotekta sa mga marupok na layer.

Paggiling ng Optical Lens

Ang buhaghag na alumina ay ginagamit upang hawakan ang mga lente sa panahon ng precision grinding, kung saan ang anumang vibration o hindi pantay na presyon ay magreresulta sa optical aberrations.

Mga Madalas Itanong (FAQ)

Q1: Paano mo nililinis ang isang Porous Alumina Vacuum Chuck?

A: Ang paglilinis ay mahalaga upang mapanatili ang pagsipsip. Inirerekomenda namin ang paggamit ng ultrasonic cleaning sa deionized na tubig o mga espesyal na solvent. Dahil ang alumina ay chemically stable, maaari itong makatiis sa karamihan ng acid o alkaline cleaners. Tiyakin na ang chuck ay inihurnong tuyo upang alisin ang kahalumigmigan mula sa mga pores.

Q2: Maaari bang ipasadya ang laki ng butas para sa mga partikular na substrate?

A: Oo. Ang mas maliliit na pores (approx. 10μm - 20μm) ay mas mahusay para sa mga ultra-thin na pelikula upang maiwasan ang "print-through," habang ang mas malalaking pores ay nag-aalok ng mas mataas na airflow para sa mas mabibigat o mas maraming porous na workpiece.

Q3: Ano ang pinakamataas na temperatura ng pagpapatakbo?

A: Bagama't ang ceramic mismo ay kayang tiisin ang mga temperaturang lampas sa 1500℃, ang vacuum chuck assembly (kabilang ang mga seal at housings) ay karaniwang na-rate hanggang 250℃ hanggang 400℃ depende sa paraan ng pagbubuklod.
