Ang mga focus ring ay mga precision annular parts na karaniwang naka-install sa paligid ng wafer chuck ng plasma etching equipment at direktang nakalantad sa high-energy plasma sa panahon ng proseso ng etching. Ang kanilang pangunahing tungkulin ay kumilos bilang mga bahagi ng pagsasakripisyo upang ma-secure ang magkakatulad na resulta ng pag-ukit sa buong ibabaw ng wafer. Dahil sa epekto sa gilid, ang mga patlang ng elektrisidad ay nabaluktot at nag-iiba nang husto sa mga gilid ng ostiya, na nagiging sanhi ng densidad ng plasma at enerhiya na lubhang hindi naaayon sa sentro ng wafer, kaya sinisira ang pagkakapareho ng pag-ukit. Niresolba ng mga focus ring ang isyung ito sa pamamagitan ng tatlong pangunahing mekanismo gaya ng nakalista sa ibaba:
Ang mga focus ring, na inilagay sa paligid ng wafer, ay nagsisilbing electric field buffer ramp upang itaas ang pisikal at elektrikal na mga hangganan ng wafer. Pinapantayan ng setting na ito ang plasma sheath sa gilid ng wafer, na nagtuturo sa mga ions na bombahin ang ibabaw ng wafer sa pinakamainam na mga anggulo, sa gayon ay tinitiyak ang pare-parehong katumpakan ng pag-ukit sa pagitan ng gilid at gitna ng wafer.
Bilang mga bahagi ng pagsasakripisyo sa sistema ng pag-ukit, ang mga singsing ng pokus ay nagdadala ng direktang pambobomba ng high-energy na plasma. Maaari nilang protektahan ang mga mamahaling bahagi sa ilalim tulad ng mga electrostatic chuck mula sa pagkasira, na lubos na nagpapahaba ng mahabang buhay ng bahagi at binabawasan ang kanilang mga gastos sa pagpapanatili.
Ang ilang mga focus ring ay maaaring mapadali ang pagkamit ng pare-parehong pamamahagi ng init o pagbuo ng isang mahusay na katugmang electric field na may wafer na may pinasadyang electrical conductivity, kaya lumilikha ng isang napaka-steady na kapaligiran sa pagproseso para sa high-precision etching.
Ang quartz, silicon at silicon carbide ay ang tatlong nangingibabaw na materyales para sa pagmamanupaktura ng mga focus ring. Nasa ibaba ang isang detalyadong breakdown ng kani-kanilang mga lakas, kawalan at karaniwang mga aplikasyon.
A. Mga Kalamangan at Kakulangan
Kuwarts focus ringnagpapakita ng mababang gastos sa pagpapatakbo, matatag na pag-uugali sa mga field na may mataas na dalas at superior dielectric insulation sa . Gayunpaman, ang kanilang mga limitasyon ay hindi maaaring balewalain. Ipinagmamalaki ng quartz ang mababang mechanical hardness, kaya ang mga quartz focus ring ay madaling ma-deform sa ilalim ng mataas na temperatura. Naghahatid din sila ng mahinang pagtutol sa pag-sputter ng ion na may napakataas na rate ng kaagnasan kapag nalantad sa plasma na nakabatay sa fluorine, na maaaring magdulot ng mga panganib sa kontaminasyon sa mga proseso ng produksyon.
B. Angkop na mga Sitwasyon
Gumagana ang mga singsing na ito para sa mga di-high-bombardment na RIE etcher na sumusuporta sa mga mid-to-low-end na proseso sa 28nm at mas mataas. Hindi nila matugunan ang mahigpit na mababang kontaminasyon at mga kinakailangan sa mahabang buhay para sa mga advanced na node.
A. Mga Kalamangan at Kakulangan

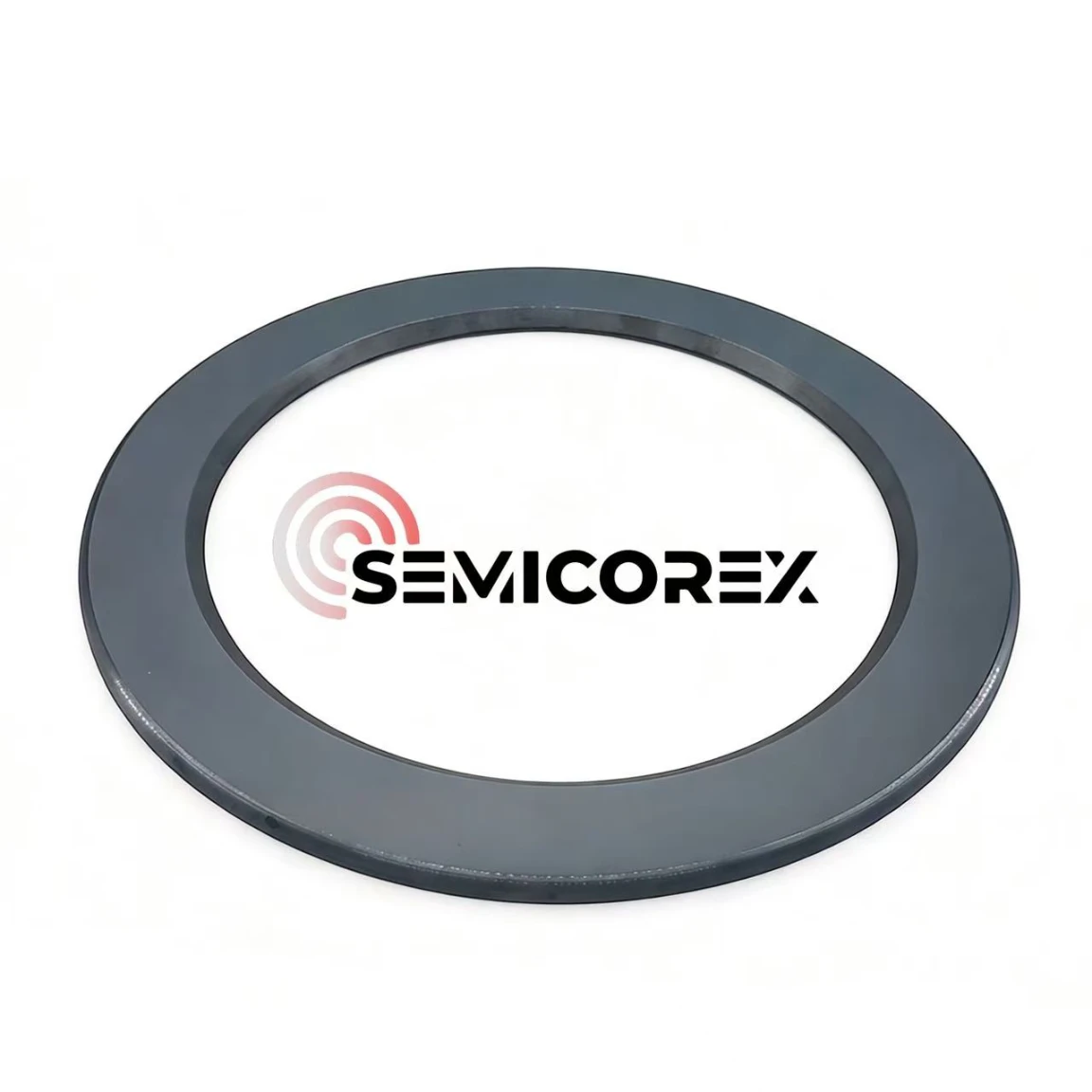

Silicon focus ringsay gawa sa parehong materyal tulad ng mga wafer ng silicon, na nag-aalok ng mahusay na katugmang mga koepisyent ng pagpapalawak ng thermal at mga katangiang elektrikal. Pinahihintulutan nila ang mga temperatura hanggang sa 1600°C at tumutulong na mapanatili ang pantay na pamamahagi ng plasma. Gayunpaman, hindi maganda ang pagganap ng silikon laban sa fluorine plasma etching. Madali itong bumubuo ng pabagu-bagong SiF₄, mabilis na naubos at nagti-trigger ng madalas na proseso ng drift at hindi planadong downtime. Kinakailangan ang madalas na pagpapalit—ang mga monocrystalline na silicon na singsing ay karaniwang nangangailangan ng pagpapalit tuwing 10 hanggang 12 araw.
B. Angkop na mga Sitwasyon
Ang mga silikon na singsing ay dating pamantayan sa mga linya ng semiconductor etching ngunit unti-unting pinapalitan ng mga variant ng SiC. Nananatiling ginagamit ang mga ito para sa cost-sensitive na legacy na mid-to-low-end na mga proseso ng pagmamanupaktura.
A. Mga Kalamangan at Kakulangan
Silicon carbide focus ringsipinagmamalaki ang tigas ng Mohs na 9.5 at mapanatili ang flexural strength na 500 hanggang 600 MPa kahit na sa 1400°C. Samantala, ang kanilang thermal expansion coefficient ay mahusay na tumutugma sa mga wafer ng silicon, na nag-aalok ng pambihirang thermal shock resistance upang makayanan ang mabilis na thermal cycling, na makabuluhang nag-o-optimize ng pagkakapareho ng etch sa mga gilid ng wafer. Pinakamahalaga, ipinagmamalaki ng SiC ang pambihirang paglaban sa kaagnasan laban sa Ar, F, Cl at iba pang mga kemikal ng plasma. Ang etch rate nito sa fluorine plasma ay halos zero. Ang mga silicone carbide focus ring ay naghahatid ng buhay ng serbisyo nang 2–3 beses na mas mahaba kaysa sa mga bersyon ng silikon, na lubos na nagpapalakas sa pangkalahatang kahusayan ng kagamitan. Ang CVD-grown high-purity silicon carbide ay umabot sa mga antas ng kadalisayan sa itaas ng 99.9995%, na lubhang nakakabawas sa mga panganib ng particle at elemental na kontaminasyon.
Gayunpaman, ang mga singsing na pokus ng silikon karbid ay walang mga kakulangan. Dahil sa matinding tigas ng silicon carbide, ang paggawa ng mga silicon carbide focus ring ay nangangailangan ng mga tool sa pagputol ng brilyante. At ang kanilang masalimuot, mahahabang pamamaraan sa machining ay nagtulak nang malaki sa paunang halaga ng pagbili nito.
B. Angkop na mga Sitwasyon
Ang mga Silicon carbide focus ring ay nagsisilbing pinakamainam na opsyon para sa mga advanced na proseso ng pagmamanupaktura kabilang ang, sub-14nm logic chips at 3D NAND device, at tumatayo bilang top material pick para sa silicon carbide power device fabrication.
