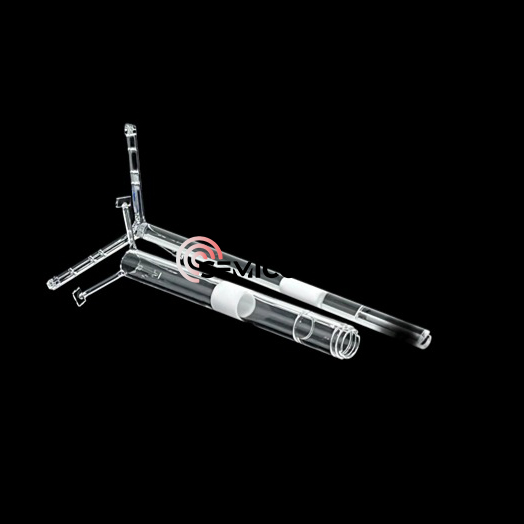

Suporta sa Quartz Susceptor

Sa mahigpit na kapaligiran ng pagmamanupaktura ng semiconductor, ang pagkakaiba sa pagitan ng isang high-yield na batch at isang magastos na kabiguan ay kadalasang nakasalalay sa mikroskopikong katumpakan ng pagpoposisyon ng wafer. Ang Semicorex Quartz Susceptor Support Shaft (karaniwang tinutukoy bilang Epitaxial Quartz Shaft) ay nagsisilbing literal na backbone ng chemical vapor deposition (CVD) at epitaxial growth na proseso. Ininhinyero upang makayanan ang matinding thermal gradient at pagkakalantad ng kemikal, ang bahaging ito ay kritikal para sa tuluy-tuloy, patayong paggalaw at pag-ikot ng mga susceptor o wafer carrier.

Ang Papel ng Quartz sa Mga Proseso ng Epitaxial

Ang proseso ng epitaxial ay nangangailangan ng mga temperatura na kadalasang lumalagpas sa 1000°C at isang kapaligirang walang kahit kaunting metal na kontaminasyon. Ang mga karaniwang materyales ay mabibigo o mawawalan ng gas sa ilalim ng mga kundisyong ito. Ang aming Quartz Susceptor Support ay ginawa mula sa ultra-high-purity synthetic fused silica, na tinitiyak na:

Pambihirang Thermal Stability:Mataas na pagtutol sa thermal shock, na pumipigil sa pag-crack sa panahon ng mabilis na pag-init at paglamig.

Chemical Inertness:Non-reactive na may mga precursor gas at mga ahente ng paglilinis, na pinapanatili ang integridad ng semiconductor wafer.

Minimal na Kontaminasyon:Sa pamamagitan ng mga antas ng karumihan na sinusukat sa mga bahagi bawat milyon (ppm), pinipigilan nito ang "doping" sa kapaligiran na may mga hindi gustong elemento.

Mga Pangunahing Pag-andar at Teknikal na Kalamangan

Ang pangunahing function ng Quartz Susceptor Support ay upang mapadali ang patayo at rotational na paggalaw ng susceptor—ang plate na may hawak ng semiconductor wafer.

1. Precision Vertical Positioning

Sa isang tipikal na reaktor, ang distansya sa pagitan ng ibabaw ng wafer at ang pumapasok ng gas ay tumutukoy sa pagkakapareho ng pelikula. Ang aming mga quartz shaft ay ginawang makina sa mga sub-millimeter tolerance. Nagbibigay-daan ito sa motion control system ng kagamitan na itaas o ibaba ang susceptor nang may ganap na repeatability, na tinitiyak na ang bawat wafer sa isang production run ay nakakaranas ng magkaparehong gas-flow dynamics.

2. Seamless Motion and Transfer

Ang kahusayan sa high-volume manufacturing (HVM) ay nakasalalay sa bilis ng paghawak ng wafer. Ang disenyo ng sheet-type at reinforced structural ribs ng support shaft ay tinitiyak na kaya nitong dalhin ang bigat ng mabibigat na grapayt omga susceptor na pinahiran ng silicon carbide (SiC).nang walang pagyuko o pag-vibrate. Ang katatagan na ito ay mahalaga para sa mabilis na paglipat ng mga sample sa pagitan ng iba't ibang mga processing chamber o workstation, na nagpapaliit ng downtime.

3. Na-optimize na Thermal Insulation

Habang ang susceptor ay dapat na mainit, ang mga mekanikal na bahagi sa ibaba ay madalas na kailangang manatiling mas malamig.Kuwartsgumaganap bilang isang natural na thermal insulator. Ang guwang, tulad ng tubo na istraktura ng baras ay binabawasan ang daanan ng pagpapadaloy ng init, na nagpoprotekta sa motor at mga vacuum seal na matatagpuan sa base ng reaktor.
