12-pulgada na semi-insulating SIC substrates

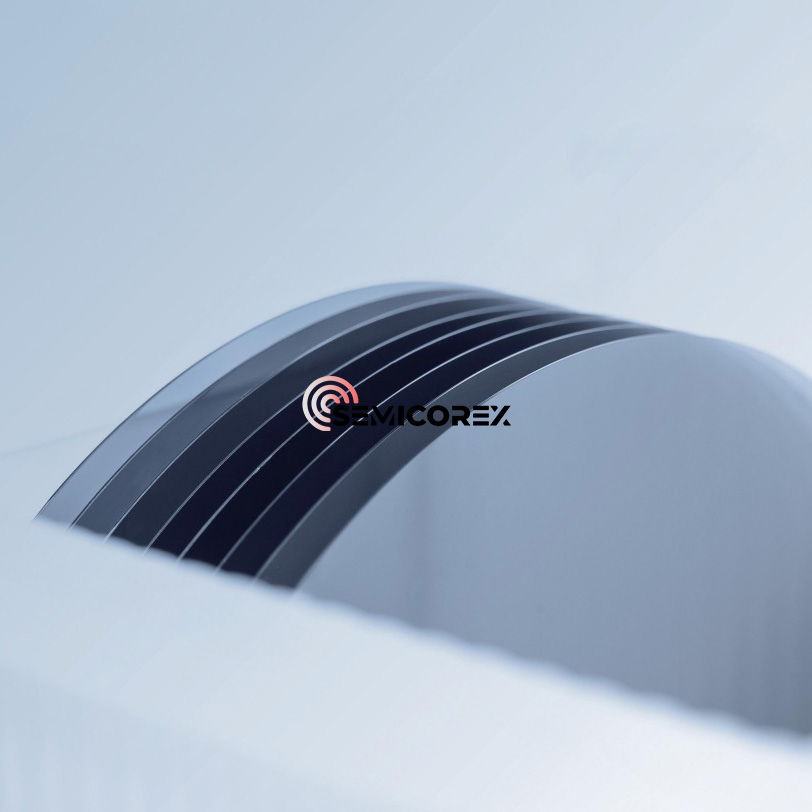

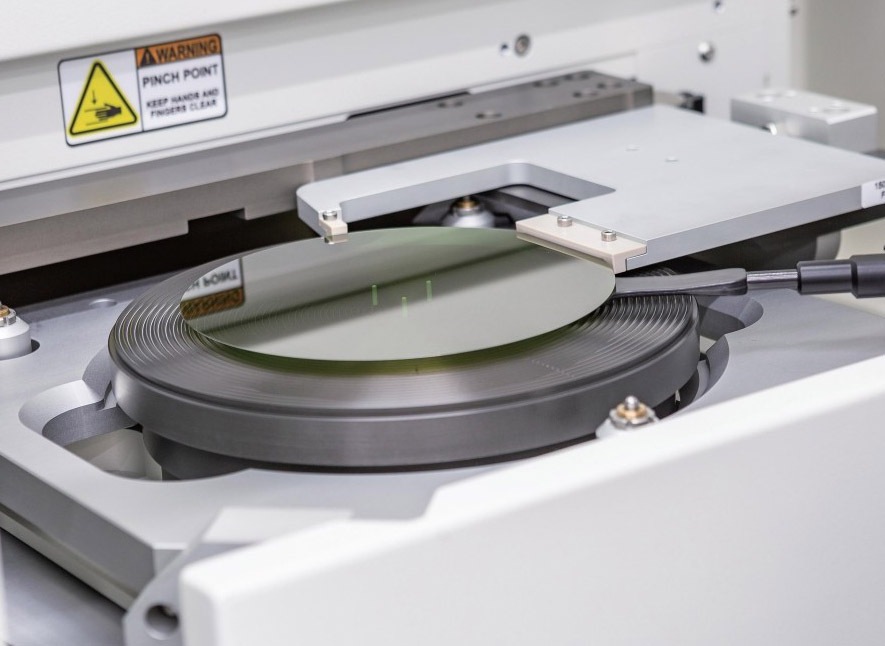

Ang Semicorex 12-inch semi-insulating SIC substrates ay kumakatawan sa isang tagumpay sa mga susunod na henerasyon na mga materyales na semiconductor, na nag-aalok ng hindi magkatugma na pagganap para sa mga high-frequency, high-power, at mga application na lumalaban sa radiation. Dinisenyo para sa advanced na RF, microwave, at katha ng aparato ng aparato, ang mga malalaking diameter na SIC substrate ay nagbibigay-daan sa mahusay na kahusayan ng aparato, pagiging maaasahan, at scalability.

Ang aming 12-pulgada na semi-insulating SIC substrates ay inhinyero gamit ang mga advanced na paglago at pagproseso ng mga teknolohiya upang makamit ang mataas na kadalisayan at minimal na kakulangan sa depekto. Sa isang resistivity na karaniwang mas malaki kaysa sa 10⁹ Ω · cm, epektibong pinigilan nila ang pagpapadaloy ng parasitiko, tinitiyak ang pinakamainam na paghihiwalay ng aparato. Ang materyal ay nagpapakita ng natitirang thermal conductivity (> 4.5 w/cm · k), superyor na katatagan ng kemikal, at mataas na lakas ng breakdown na lakas ng larangan ng kuryente, na ginagawang perpekto para sa hinihingi na mga kapaligiran at mga arkitektura ng aparato ng paggupit.

Ang Silicon Carbide (SIC) ay isang compound na semiconductor material na binubuo ng carbon at silikon. Ito ay isa sa mga perpektong materyales para sa paggawa ng mataas na temperatura, mataas na dalas, mataas na kapangyarihan, at mga aparato na may mataas na boltahe. Kung ikukumpara sa tradisyonal na mga materyales sa silikon (SI), ang lapad ng bandgap ng silikon na karbida ay 3 beses na ng silikon; Ang thermal conductivity ay 4-5 beses na ng silikon; Ang boltahe ng breakdown ay 8-10 beses na ng silikon; Ang rate ng pag-drift ng saturation ng elektron ay 2-3 beses na ng silikon, na nakakatugon sa mga pangangailangan ng modernong industriya para sa mataas na kapangyarihan, mataas na boltahe, at mataas na dalas. Ito ay pangunahing ginagamit upang gumawa ng high-speed, high-frequency, high-power at light-emitting electronic na sangkap. Kasama sa mga lugar ng aplikasyon ng downstream ang mga matalinong grids, mga bagong sasakyan ng enerhiya, photovoltaic wind power, 5G komunikasyon, atbp sa larangan ng mga aparato ng kuryente, ang mga silikon na karbida at mga mosfet ay nagsimula ng mga komersyal na aplikasyon.

Ang chain ng industriya ng silikon na karbida higit sa lahat ay may kasamang mga substrate, epitaxy, disenyo ng aparato, pagmamanupaktura, packaging at pagsubok. Mula sa mga materyales hanggang sa mga aparato ng kapangyarihan ng semiconductor, ang silikon na karbida ay dadaan sa solong paglaki ng kristal, paghiwa ng ingot, paglaki ng epitaxial, disenyo ng wafer, pagmamanupaktura, packaging at iba pang mga daloy ng proseso. Matapos ang synthesizing silicon carbide powder, ang mga silikon na carbide ingots ay unang ginawa, at pagkatapos ay ang mga substrate ng silikon na karbida ay nakuha sa pamamagitan ng paghiwa, paggiling at buli, at ang paglaki ng epitaxial ay isinasagawa upang makakuha ng mga epitaxial wafers. Ang mga epitaxial wafers ay sumailalim sa mga proseso tulad ng photolithography, etching, implantation ng ion, at metal passivation upang makakuha ng mga silikon na karbida, na pinutol sa namatay at nakabalot upang makakuha ng mga aparato. Ang mga aparato ay pinagsama at inilalagay sa isang espesyal na pabahay upang magtipon sa mga module.

Mula sa pananaw ng mga katangian ng electrochemical, ang mga materyales na substrate ng silikon ay maaaring nahahati sa mga conductive substrates (resistivity range 15 ~ 30MΩ · cm) at semi-insulating substrates (resistivity na mas mataas kaysa sa 105Ω · cm). Ang dalawang uri ng mga substrate ay ginagamit upang gumawa ng mga discrete na aparato tulad ng mga aparato ng kuryente at mga aparato ng dalas ng radyo pagkatapos ng paglaki ng epitaxial. Among them, 12-inch Semi-Insulating SiC substrates are mainly used to manufacture gallium nitride radio frequency devices, optoelectronic devices, etc. By growing a gallium nitride epitaxial layer on a semi-insulating silicon carbide substrate, a silicon carbide-based gallium nitride epitaxial wafer is obtained, which can be further made into gallium nitride radio frequency devices such as Hemt. Ang mga conductive silikon na karbida ay pangunahing ginagamit upang gumawa ng mga aparato ng kuryente. Hindi tulad ng tradisyunal na proseso ng pagmamanupaktura ng aparato ng silikon, ang mga aparato ng kuryente na karbida ay hindi maaaring direktang makagawa sa isang substrate ng silikon na karbida. Kinakailangan upang mapalago ang isang layer ng epitaxial layer ng silikon sa isang conductive substrate upang makakuha ng isang silikon na carbide epitaxial wafer, at pagkatapos ay gumawa ng mga schottky diode, mosfets, IGBT at iba pang mga aparato ng kuryente sa epitaxial layer.
