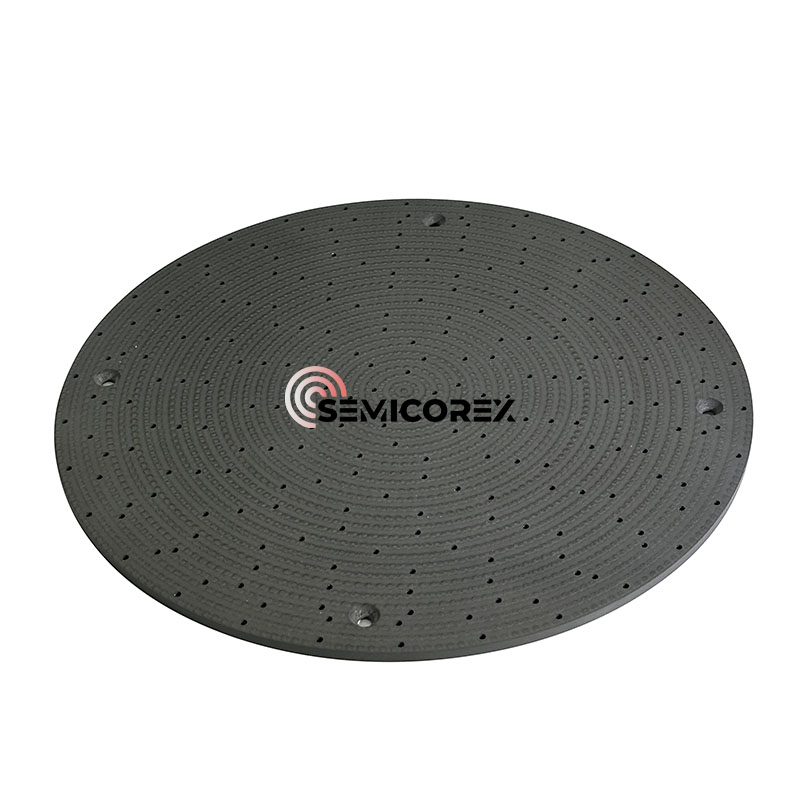

Mga plato ng pamamahagi ng gas

Ang mga plate ng pamamahagi ng Semicorex gas ay naglalaro ng isang kritikal na papel sa mga advanced na sistema ng plasma etching, lalo na sa paggawa ng semiconductor kung saan ang katumpakan, pagkakapareho, at control control ay pinakamahalaga. Ang aming plate ng pamamahagi ng gas, na ininhinyero mula sa mataas na kadalisayan ng kemikal na singaw ng singaw ng silikon na karbida (Cvd sic), ay idinisenyo upang matugunan ang mahigpit na hinihingi ng mga modernong proseso ng dry etching.

Sa panahon ng proseso ng etching, ang mga reaktibo na gas ay dapat ipakilala sa silid sa isang kinokontrol at pantay na paraan upang matiyak ang pare -pareho na pamamahagi ng plasma sa buong ibabaw ng wafer. Ang mga plato ng pamamahagi ng gas ay madiskarteng matatagpuan sa itaas ng wafer at naghahain ng isang dalawahang pag-andar: una itong pre-disperses ang mga gas gas at pagkatapos ay pinangungunahan ang mga ito sa pamamagitan ng isang serye ng mga makinis na nakatutok na mga channel at aperture patungo sa sistema ng elektrod. Ang tumpak na paghahatid ng gas na ito ay mahalaga sa pagkamit ng pantay na mga katangian ng plasma at pare -pareho ang mga rate ng etch sa buong wafer.

Ang pagkakapareho ng etching ay maaaring higit na mapabuti sa pamamagitan ng pag -optimize ng paraan ng iniksyon ng reaktibo na gas:

• Kamara sa Aluminyo Etching: Ang reaktibo na gas ay karaniwang naihatid sa pamamagitan ng isang showerhead na matatagpuan sa itaas ng wafer.

• Kamara sa Silicon Etching: Sa una, ang gas ay na -injected mula sa periphery ng wafer, at pagkatapos ay unti -unting nagbago upang mai -injected mula sa itaas ng gitna ng wafer upang mapagbuti ang pagkakapareho ng etching.

Ang mga plate ng pamamahagi ng gas, na kilala rin bilang showerheads, ay isang aparato ng pamamahagi ng gas na malawakang ginagamit sa mga proseso ng pagmamanupaktura ng semiconductor. Ito ay pangunahing ginagamit upang pantay na ipamahagi ang gas sa silid ng reaksyon upang matiyak na ang mga materyales na semiconductor ay maaaring pantay na makipag -ugnay sa gas sa panahon ng proseso ng reaksyon, pagpapabuti ng kahusayan sa produksyon at kalidad ng produkto. Ang produkto ay may mga katangian ng mataas na katumpakan, mataas na kalinisan, at maraming composite na paggamot sa ibabaw (tulad ng sandblasting/anodizing/brush nikel plating/electrolytic polishing, atbp.). Ang mga plate ng pamamahagi ng gas ay matatagpuan sa silid ng reaksyon at nagbibigay ng isang pantay na idineposito na layer ng gas film para sa kapaligiran ng reaksyon ng wafer. Ito ay isang pangunahing sangkap ng paggawa ng wafer.

Sa panahon ng proseso ng reaksyon ng wafer, ang ibabaw ng mga plate ng pamamahagi ng gas ay makapal na sakop ng mga micropores (siwang 0.2-6 mm). Sa pamamagitan ng tiyak na dinisenyo na istraktura ng butas at landas ng gas, ang espesyal na proseso ng gas ay kailangang dumaan sa libu -libong maliliit na butas sa unipormeng gas plate at pagkatapos ay pantay na idineposito sa ibabaw ng wafer. Ang mga layer ng pelikula sa iba't ibang mga lugar ng wafer ay kailangang matiyak ang mataas na pagkakapareho at pagkakapare -pareho. Samakatuwid, bilang karagdagan sa napakataas na mga kinakailangan para sa kalinisan at pagtutol ng kaagnasan, ang mga plato ng pamamahagi ng gas ay may mahigpit na mga kinakailangan sa pagkakapareho ng siwang ng maliit na butas sa unipormeng gas plate at ang mga burrs sa panloob na dingding ng maliit na butas. Kung ang tolerance ng laki ng siwang at pagkakapare -pareho ng pamantayang paglihis ay napakalaki o may mga burrs sa anumang panloob na dingding, ang kapal ng na -deposito na layer ng pelikula ay hindi pantay -pantay, na direktang makakaapekto sa ani ng proseso ng kagamitan. Sa mga proseso na tinutulungan ng plasma (tulad ng PECVD at dry etching), ang shower head, bilang bahagi ng elektrod, ay bumubuo ng isang pantay na larangan ng kuryente sa pamamagitan ng isang suplay ng kuryente ng RF upang maitaguyod ang pantay na pamamahagi ng plasma, sa gayon pinapabuti ang pagkakapareho ng etching o pag-aalis.

AmingCvd sicAng mga plato ng pamamahagi ng gas ay angkop para sa isang malawak na hanay ng mga platform ng plasma etching na ginagamit sa semiconductor na katha, pagproseso ng MEMS, at advanced na packaging. Ang mga pasadyang disenyo ay maaaring mabuo upang matugunan ang mga tiyak na mga kinakailangan sa tool, kabilang ang mga sukat, mga pattern ng butas, at pagtatapos ng ibabaw.

Ang Semicorex Gas Distribution Plate na gawa sa CVD sic ay isang mahalagang sangkap sa mga modernong sistema ng plasma etching, na nag -aalok ng pambihirang pagganap ng paghahatid ng gas, natitirang tibay ng materyal, at kaunting panganib sa kontaminasyon. Ang paggamit nito ay direktang nag-aambag sa mas mataas na proseso ng mga ani, mas mababang kakulangan, at mas mahabang oras ng tool, ginagawa itong isang mapagkakatiwalaang pagpipilian para sa nangungunang paggawa ng semiconductor.
