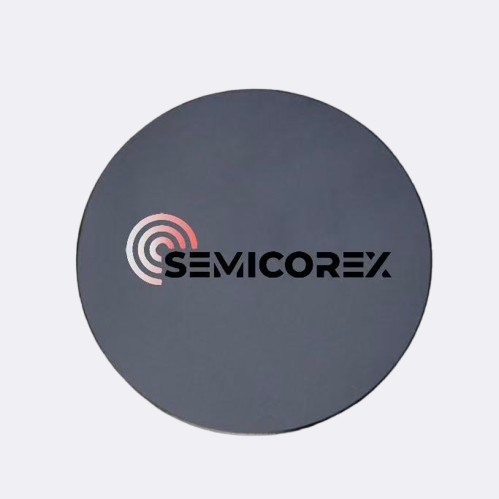

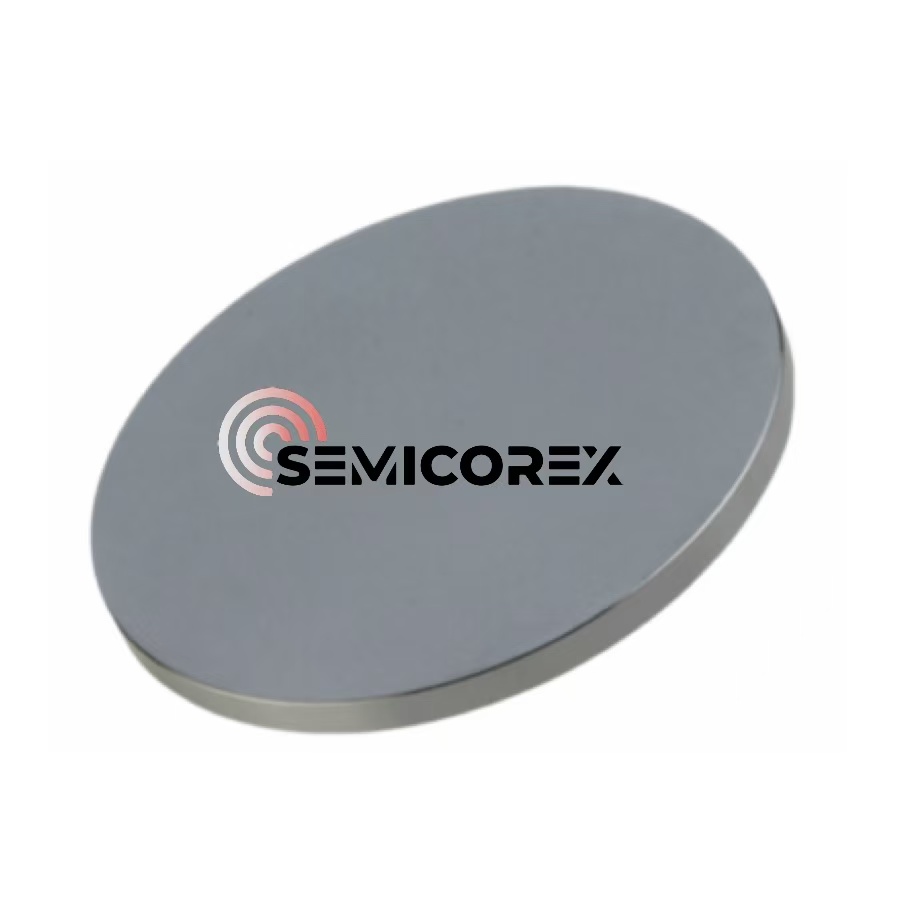

Target ng Monocrystalline Silicon Planar

Monocrystalline silikonAng target na planar ay karaniwang pinoproseso ng mga kagamitan sa pagputol ng high-precision mula sa monocrystalline silikon ingots na gawa sa pamamaraan ng Czochralski. Upang matugunan ang pag -iba -iba ng mga pangangailangan ng customer, ang target na monocrystalline silikon ay maaaring i -cut sa nais na mga hugis para sa iyong mga pinapahalagahan na mga customer. Ang tumpak na teknolohiya ng pagproseso ng paggiling at buli ay nagsisiguro sa napakahusay na ibabaw ng flat ng target na materyal, na nagbibigay ng isang malakas na garantiya para sa pag -aalis ng mga manipis na pelikula.

Ang target na Monocrystalline Silicon Planar ay inilalagay sa loob ng isang silid ng reaksyon ng vacuum kasama ang substrate na pinahiran sa panahon ng proseso ng pag -aalis ng pelikula. Kapag ang target na monocrystalline silikon planar ay binomba ng mga ion na may mataas na enerhiya, ang mga atomo ng silikon sa ibabaw nito ay natanggal. Ang mga sputtered silikon atoms pagkatapos ay lumipat at magdeposito sa ibabaw ng substrate, sa kalaunan ay bumubuo ng isang silikon na manipis na pelikula.

Ang Target ng Monocrystalline Silicon Planar ay nagsisilbing materyal na mapagkukunan para sa pag-aalis ng manipis na pelikula. Ang lahat ng mga atomo ng silikon na idineposito sa ibabaw ng wafer ay nagmula sa mga target na monocrystalline silikon planar. Samakatuwid, ang kalidad ng target na monocrystalline silikon planar ay direktang tumutukoy sa kadalisayan, pagkakapareho at iba pang mga pangunahing katangian ng na -deposito na manipis na pelikula.

Ang napakahusay na kadalisayan na katangian ng endows monocrystalline silikon planar target na may kakayahang maiwasan ang mga impurities mula sa kontaminado ang manipis na pelikula. Ito ay makabuluhang nagpapabuti sa de -koryenteng pagganap ng mga aparato ng semiconductor. Ang pagpapabuti ng pagkakapareho ng manipis na pelikula at pagdirikit ay nakikinabang mula sa mataas na iniutos na istruktura ng kristal, na nagbibigay -daan sa mga sputtering particle na lumipat at magdeposito sa ibabaw ng wafer nang mas regular. Ang disenyo ng istraktura ng planar ay angkop para sa mga malalaking lugar at high-speed sputtering na mga kinakailangan, at naaangkop sa mga malakihang mga sitwasyon sa paggawa tulad ng mga semiconductor wafers at mga panel ng display.
